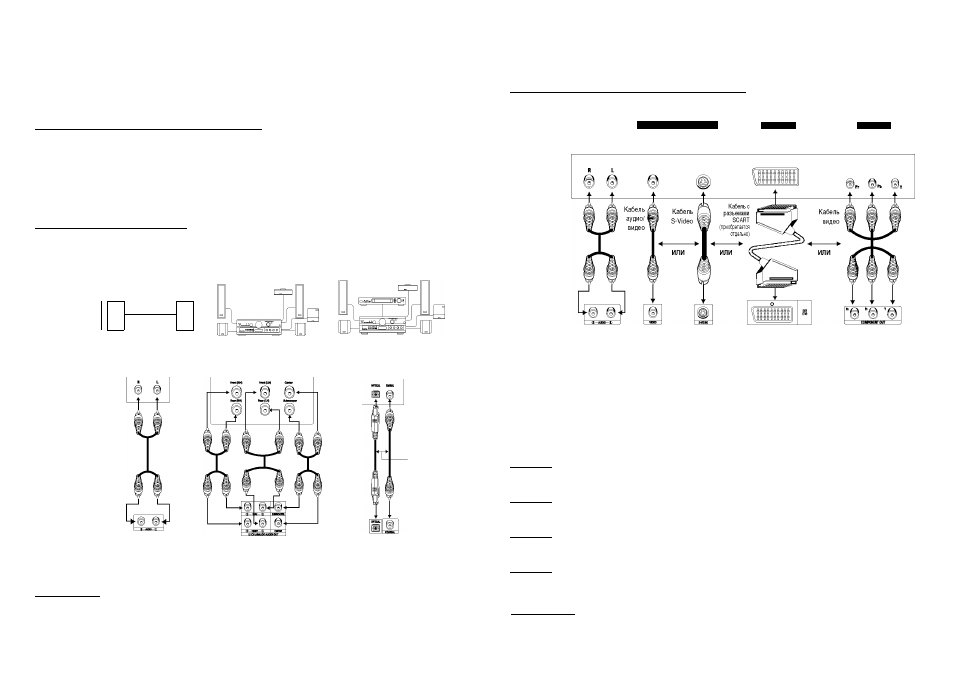

Выбор способа подключения
Выбор способа подключения
Ниже приведены примеры обычно используемых способов подключения DVD-пpoигpывaтeля
к телевизору и другому оборудованию.
Соединение с телевизором (по видеосигналу)
Телевизор (обычный, широкоэкранный, проекционный, RGB, и т.п.)
Перед подсоединением РУР-проигрывателя
• Перед подсоединением и отсоединением любых кабелей всегда выключайте DVD-проигрыватель,
телевизор и другое оборудование.
• Если подсоединена внешняя аудиосистема, включите ее и выберите источник входного аудиосигнала.
• За более подробной информацией о соединении с конкретным оборудованием, которое Вы
собираетесь использовать совместно с проигрывателем, обращайтесь к Инструкции для пользователя
этого оборудования.
Соединение с аудиосистемой
АУДИОСИСТЕМА
□
□
Двухканальный усилитель
Шестиканальныой (5.1)
Декодер системы Dolby Digital
Входные гнезда Аудио усилитель аналогового сигнала Входное гнездо цифрового аудио
DVD-
ПРОИГРЫВАТЕЛЬ
ИЛИ
Выход аудио сигнала
(2 канальный)
Выход аналогового
аудио сигнала
(Многоканальный)
Выход цифрового
аудио сигнала
ПРИМЕЧАНИЕ
• В случае диска DVD-AUDIO через выход цифрового аудио сигнала воспроизводится только
двухканальный сигнал. В случае многоканального диска DVD-AUDIO многоканальный сигнал выдается
через выходы аналогового сигнала
• Диск Super Audio CD воспроизводится только через выходы аналогового сигнала. (См. стр. 33~34)
Базовое
соединение по
аудио сигналу
Способ ^ И Способ 2
Видео S-Video
Гнездо SCART
Чeрeсстрочнaя рaзвeрткa
ТЕЛЕВИЗОР
DVD-
ПРОИГРЫВАТЕЛЬ
Входные
гнезда
Аудио
Выходное
гнездо
Видео
Гнездо
S-Video
Гнездо SCART
Гнезда
компонентного
видеосигнала
1. Подсоедините кабели с использованием желаемого способа.
2. Включите телевизор и DVD-проигрыватель.
3. Установите на вашем телевизоре правильный вход видеосигнала, нажимая кнопку
TV/VIDEO (см. стр. 39)
4. Выберите для проигрывателя видеовыход в соответствии с подсоединением кабелей.
Если вы воспользуетесь кнопкой VIDEO SEL. (Выбор видео), то легко можете изменять
видеовыход в режиме "Стоп" проигрывателя.
Способ 1
DVD-проигрыватель + телевизор с входным гнездом для видеосигнала
(B меню настроек необходимо выбрать видеовыход S-VidBo, CKAPT, Компонент видеовыход (4-CKAH).)
Способ 2
DVD-проигрыватель + телевизор с входным гнездом типа S-Video
(B меню настроек необходимо выбрать видеовыход S-Video.)
Способ 3
DVD-проигрыватель + телевизор с входным гнездом типа SCART (аудио и видеосигнала)
(B меню настроек необходимо выбрать видеовыход CKAPT.)
Способ 4
Проигрыватель DVD + телевизор с входными гнездами компонентного видеосигнала с чересстрочной разверткой.
(B меню настроек необходимо выбрать Компонент видеовыход (4-CKAH).)
ПРИМЕЧАНИЕ
• Когда в режиме "Cтоп" вы нажимаете кнопку VIDEO SEL, режим Видеовыхода изменяется в
следующей последовательности.
(S-Video ^ 4-CKAH ^ П-CKAH & HDMI ^ CKAPT RGB ^ CKAPT VIDEO)
RUS-10
RUS-11
Способ 3
Способ 4
