Плазменный дисплей
(продолжение)
^ Фактическая конфигурация Вашего ПД может отличаться от
описания в данном руководстве (в зависимости от модели).

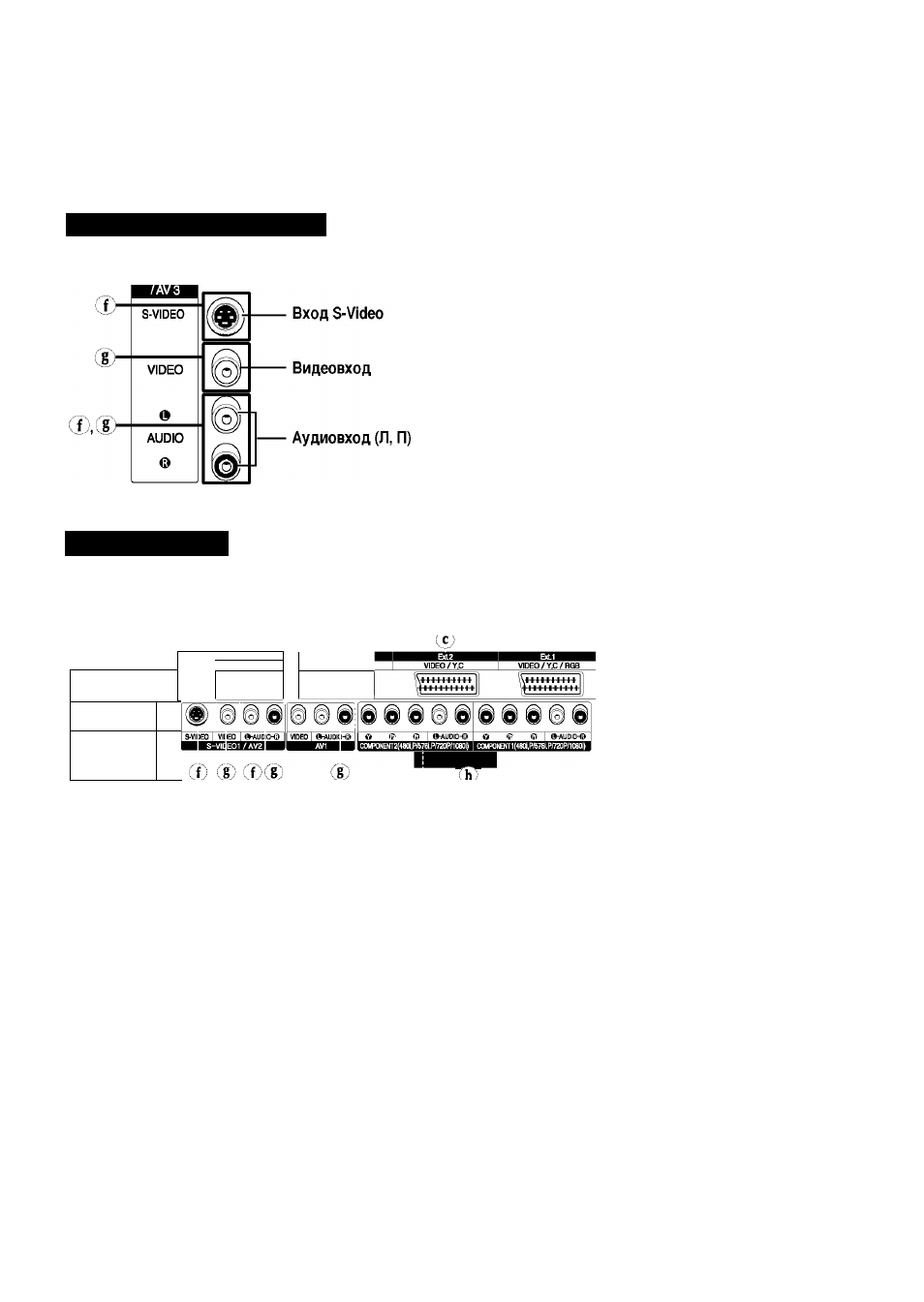

Боковая панель телевиз
Задняя панелЬ
^ Дополнительная информация о подсоединении находится на страницах 55~59.
(Цшши» @ @
е
(е)
Ш Ш Ш Е Ш
VIDE0IO-AUDI0-O
WDFO/RGB
i i i
a) DVI INPUT (DVI-D / L-AUDIO-R)
Соедините
разъемы
цифрового
видео
и
аудиовыхода
устройство с выходным разъемом DVI.
b) MONITOR OUT (VIDEO / L-AUDIO-R)
Выходы внешних устройств.
c) Ext.1, Ext.2, Ext.3
Входные и выходные разъемы для внешних
устройств, таких как видеомагнитофон,
DVD-проигрыватель, игровая приставка или
проигрыватели видеодисков.
d) PC INPUT (RGB / AUDIO)
Подсоединение к разъему видео- и аудиовыхода ПК.
e) ONLY FOR SERVICE
Разъем используется только для техобслуживания.
f) S-VIDEO1, S-VIDEO2
(S-VIDEO1 для S-VIDEO2 / L-AUDIO-R)
Видео- и аудиовходы для внешних устройств с
выходом S-Video, таких как видеокамеры или
видеомагнитофоны.
g) AV1, AV2, AV3
(VIDEO / L-AUDIO-R)
Видео- и аудиовходы для внешних устройств, таких
как видеокамеры или видеомагнитофоны.
h) COMPONENT 1, COMPONENT 2
Входные разъемы видео (
Y/Pb/Pr
) и аудио
(
L-AUDIO-R
) для компонента.
i) ANT IN VHF/UHF (75П)
Разъем для 75П коаксиального кабеля
антенной/кабельной сети.
j) POWER IN
Подсоединение шнура питания, входящего в
комплект поставки.
