Подключение к входному разъему AV-1 или 2 (Входы/Выходы)

На представленных ниже рисунках показано стандартное

расположение разъемов на панелях телевизора. Расположение

разъемов на панелях телевизора может меняться в зависимости

от модели телевизора.

Разъем AV-1 используется для подключения аппаратуры с выходом RGB,
такой как видеоигровые приставки, проигрыватели видеодисков и
видеомагнитофоны.

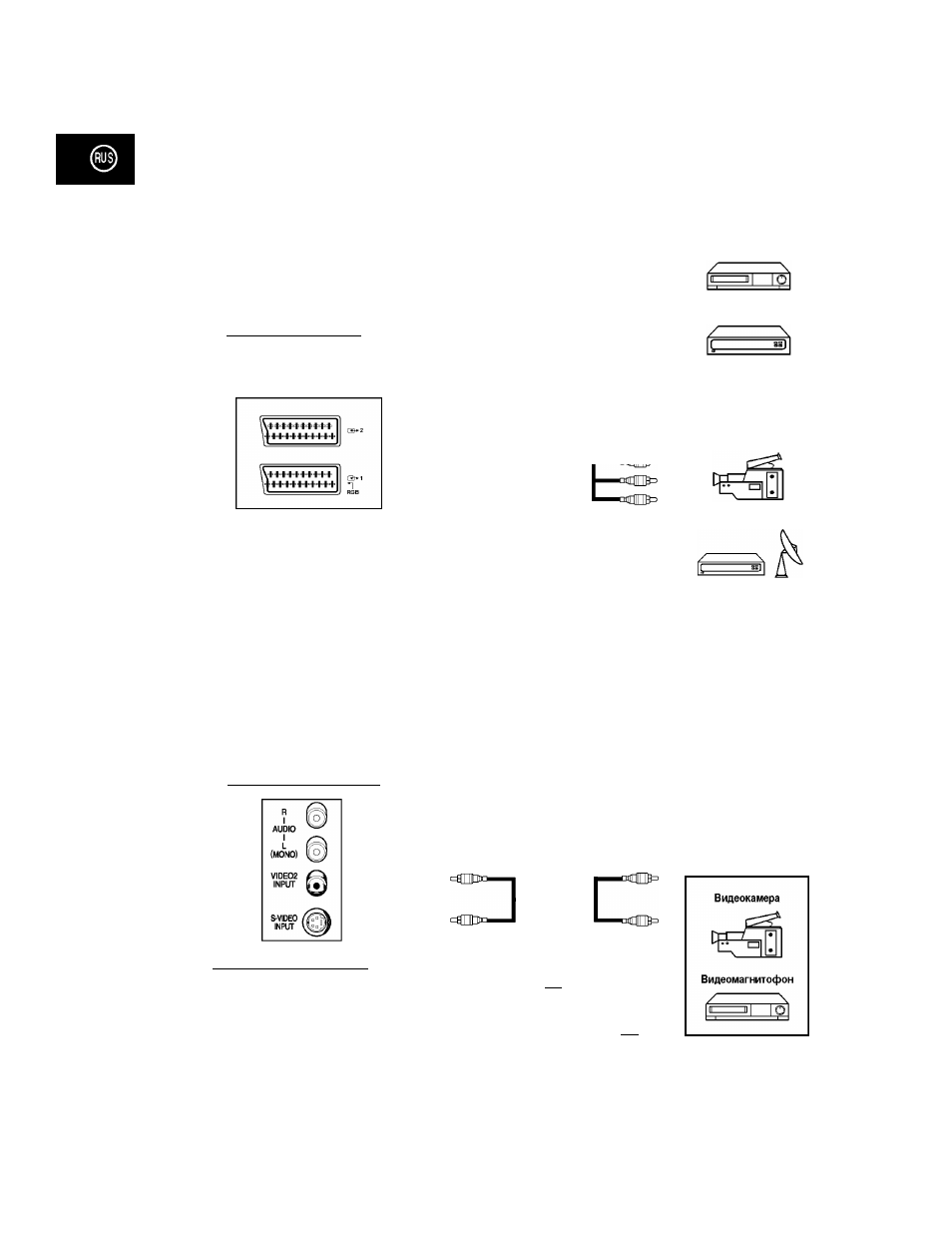

Задняя панель телевизора

К^абель AV

Декодер / Видеоигровая

приставка

Видеомагнитофон

Проигрыватель

видеодисков

L

Видеокамера

Спутниковый ресивер

Подключение входа S-VIDEO (зависит от модели телевизора)

Боксовая панель т^елевизора

Передняя панель т^елевизора

S-VIDEO VIDE02 (MONO)L-AUDIO-n

INPUT INPUT

Разъемы S-VIDEO/разъемы “тюльпан” (RCA) (AUDIO-L

(левый) и R (правый)) используются для подключения

аппаратуры, имеющей выход S-VIDEO, такой как

видеокамеры или видеомагнитофоны.

для

ОЕЦПИ“

■ МГ1
