Samsung PS-42P4 A1R - Инструкция (Страница 55)

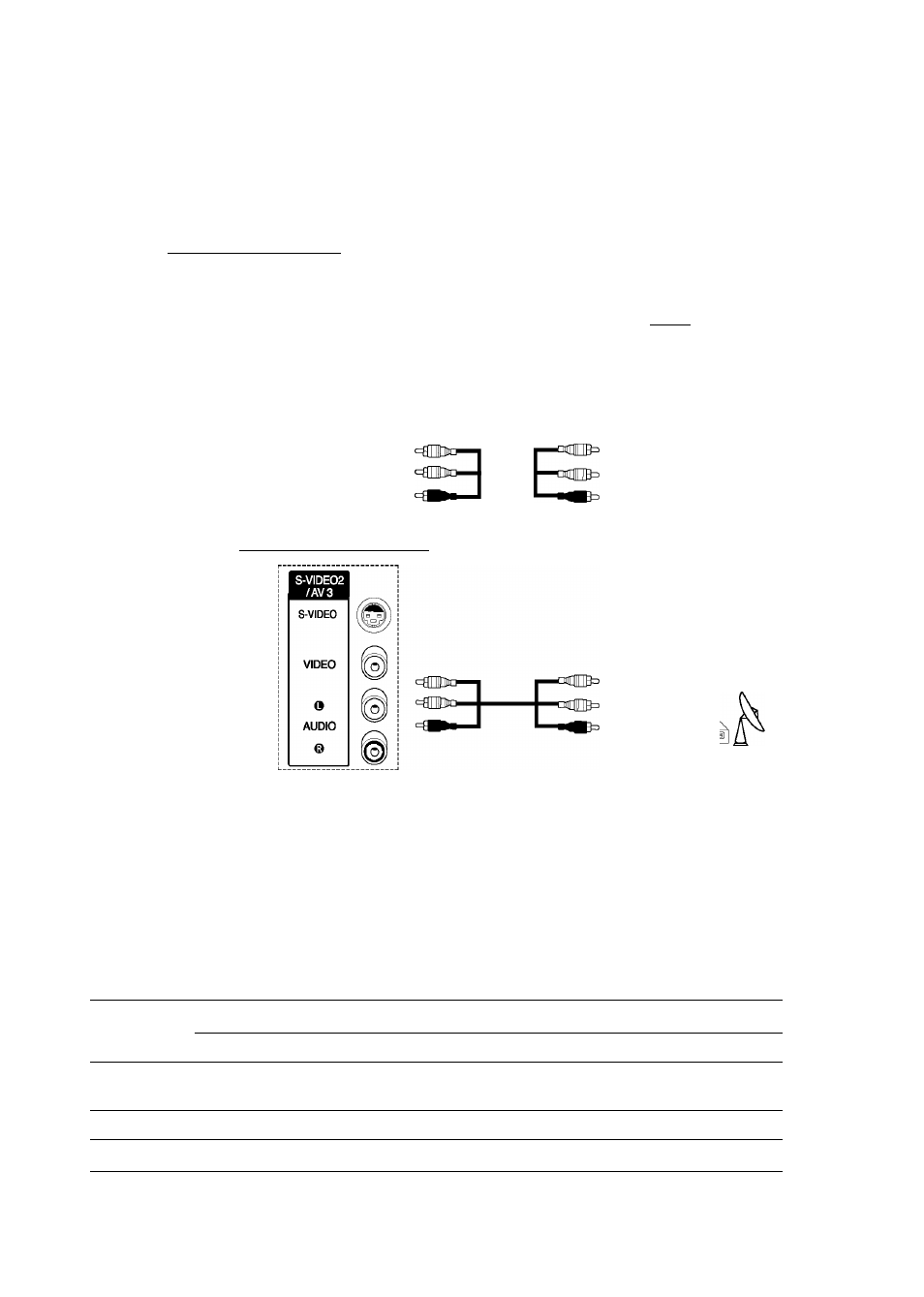

Подсоединение внешних устройств
“MONITOR OUT” используется для оборудования с выходом RGB,
такого как игровые приставки или проигрыватели видеодисков.
Задняя панель телевизора
(Вход/выход)
®
или
^VIDEO
I
VIDEO O-AUDIO-O
VIDEO O-AUDIO-O
Бондовая панель телевизора
Видеомагнитофон
@
\ii=a\
IC^
DVD-проигрыватель
Декодер /
игровая приставка
Проигрыватель
видеодисков
L чО
Спутниковый приемник
® Эта часть может использоваться для:
♦ Разъема SCART
♦ Трех разъемов RCA (VIDEO + AUDIO-L/R (Л/П))
@ Если есть второй видеомагнитофон и требуется переписать кассеты, то подсоедините источник к
“ EXT.1(EXT.2, EXT.3, AV1, AV2 или AV3) ”, а магнитофон назначения к “MONITOR OUT ”, благодаря
чему сигнал перенаправляется с “ EXT.1(EXT.2, EXT.3, AV1, AV2 или AV3) ” на “ MONITOR OUT ”.
®
Если требуется записать программу, подсоедините приемник к “ EXT.1(EXT.2, EXT.3, AV1, AV2 или
AV3) ”, а видеомагнитофон к - “ MONITOR OUT ”, чтобы перенаправить сигнал с “ EXT.1(EXT.2,
EXT.3, AV1, AV2 или AV3) ” на “ MONITOR OUT ”.
Харантерист^ики входных/выходных разъемов
Разъем
Вход Выход
Video Audio (L/R) S-Video RGB Video + Audio (L/R)
EXT.1 ✓ ✓ ✓ ✓ Доступен только выход
телевизионного сигнала.
EXT.2 ✓ ✓ ✓ Выходной сигнал, который можно выбрать.
EXT.3 ✓ ✓ ✓ Выходной сигнал, который можно выбрать.
Русский - 55
