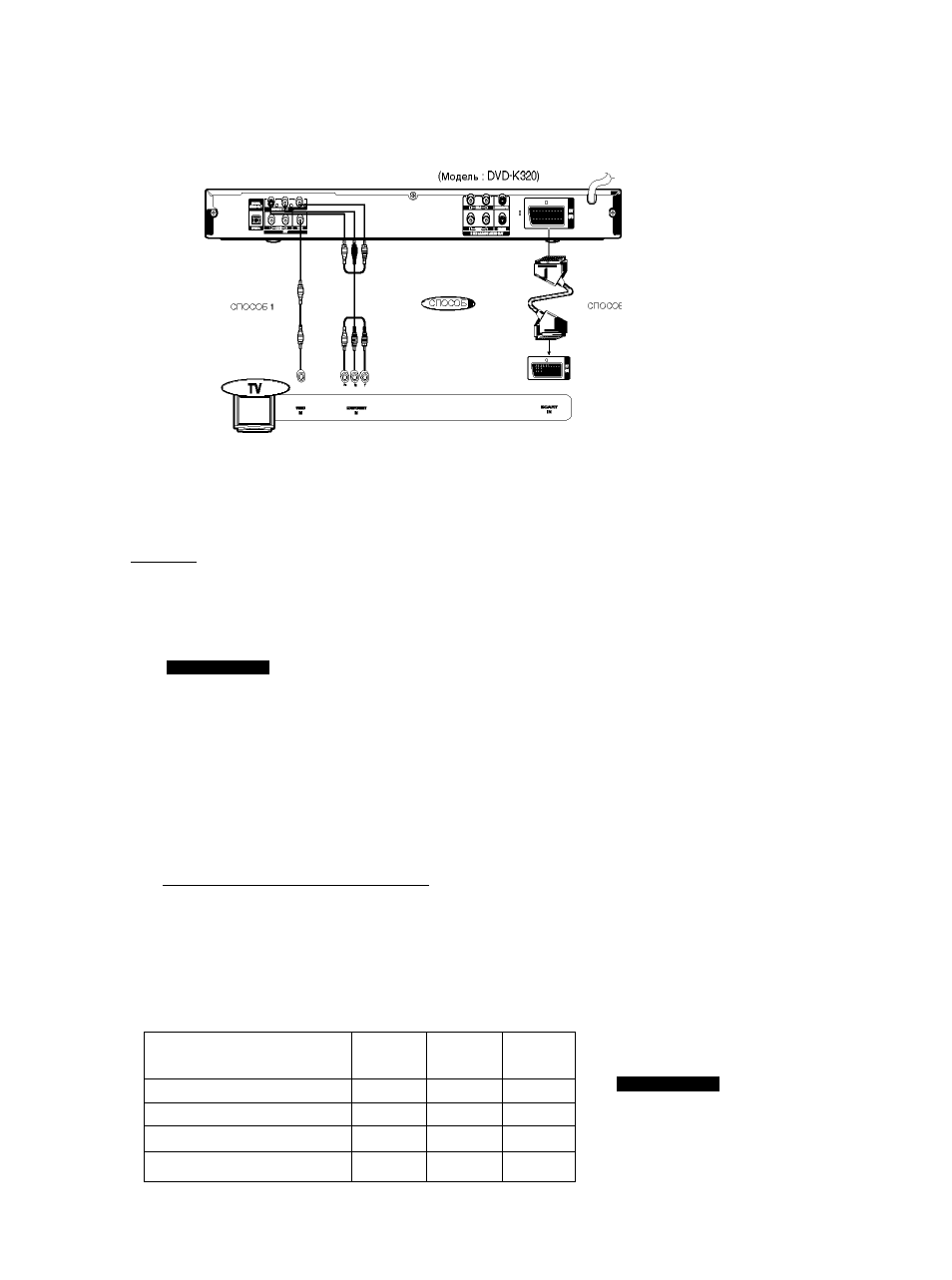

I Подключение выходов видеосигнала к телевизору
При подключении системы к телевизору выберите один из трех описанных ниже
способов подключения.
СПОСОБ 1
Выход композитного видеосигнала....................Изображение
хорошего качества
Соедините гнездо VIDEO OUT (Выход видео) на задней панели системы с гнездом VIDEO IN (Вход
видео) вашего телевизора при помощи поставляемого с системой кабеля для видеосигнала.
(С
пособ
Разъем СКАРТ-------------------------- Улучшенное качество
изображения
Если у вашего телевизора имеется входной разъем СКАРТ, соедините гнездо AV OUT (Выход
аудио/видео) на задней панели системы с входным гнездом СКАРТ вашего телевизора при
помощи кабеля с разъемами СКАРТ (покупается отдельно).
ПРИМЕЧАНИЕ
Не подключайте одновременно выход SCART и выход комионентного видеосигнала (Y, Pb,
Pr), так как они могут создать взаимные иомехи и ухудшить качество видеосигнала на обоих
выходах.Например, искажение или лропадание цвета и др.
^Функция выбора режима видеосигнала
Нажмите кнопку VIDEO SEL. на пульте дистанционного управления.
• На дисплее появится сообщение 4-CKAH , П-CKAH или “SCART-RGB”.
• Если в вашем телевизоре имеется разъем СКАРТ (со входом RGB), нажимайте кнопку VIDEO SEL.,
чтобы выбрать режим R
g
B. Это позволит получить наилучшее качество изображения при
использовании разъема СКАРТ.
• Если в вашем телевизоре нет разъема СКАРТ (со входом RGB), нажимайте кнопку VIDEO SEL., чтобы
выбрать режим композитного сигнала.______________________________________________________
СПОСОБ 3
Компонентный видеовыход (с прогрессивной
разверткой)----------------------------------Наилучшее качество изображения
Если у вашего телевизора имеются входные разъемы для компонентного
видеосигнала, соедините гнезда компонентного видеовыхода Pr, Pb и Y на задней
панели системы с соответствующими гнездами на телевизоре при помощи кабеля
для компонентного видеосигнала (покупается отдельно).
4-CKAH
П-CKAH
SCART-
RGB
Композитный
O
O
O
Компонентный
O
O
X
SCART-RGB
X
X
O
SCART композитный
O
O
X
ПРИМЕЧАНИЕ
» o - сигнал на выходе присутствует;
x - сигнал на выходе отсутствует.
8
