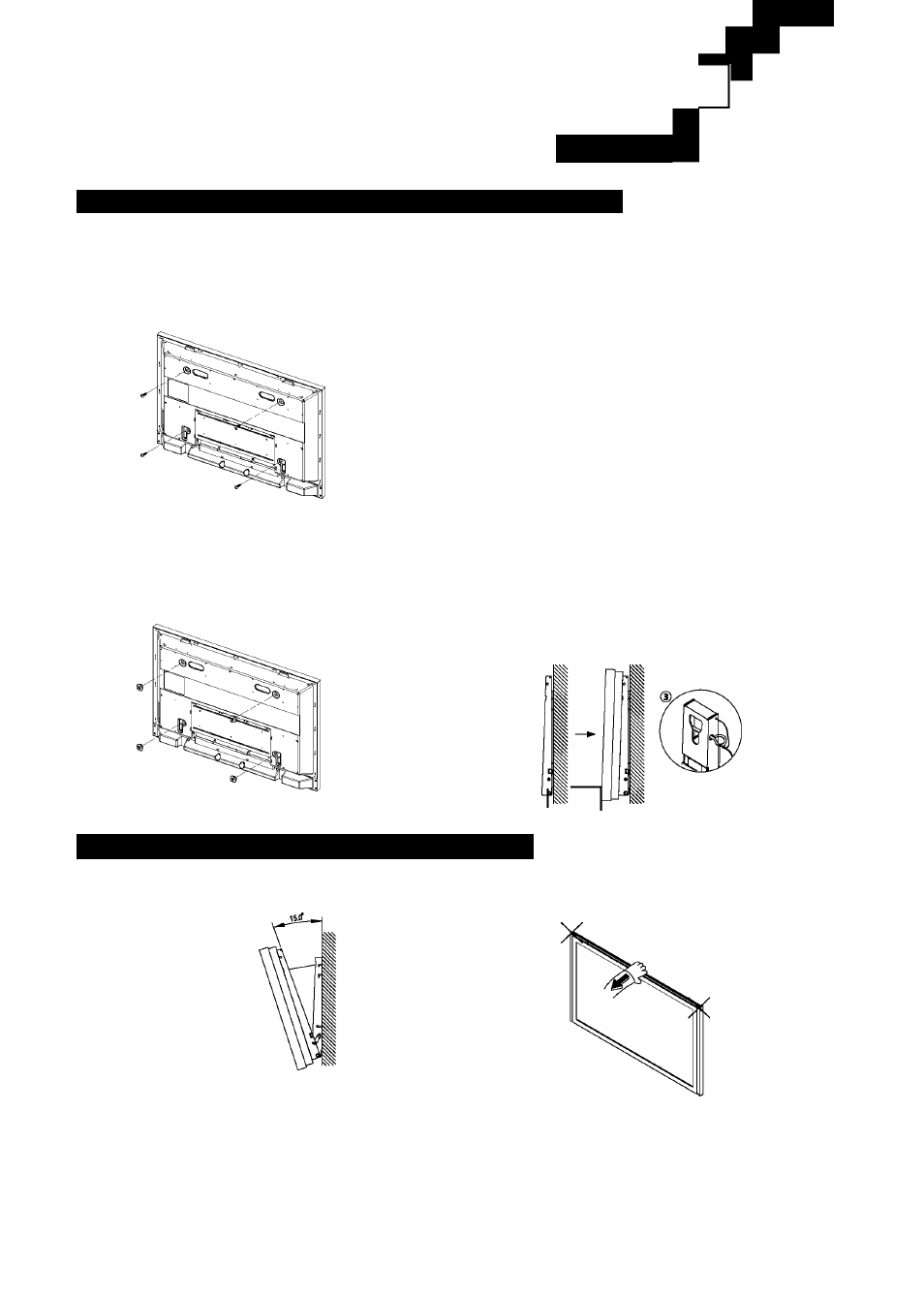

Монтаж дисплея на настенной панели
(продолжение)
Для крепления изделия на настенном кронштейне
♦ Внешний вид изделия может варьироваться в зависимости от модели. (Сборка пластикового
держателя и винта происходит так же.)
1
Отвинтите 4 винта на задней стороне изделия. 2
Вставьте винт св) в пластиковый держатель.
(См. рисунок ниже.)
0 1 0 ^
♦ Закрепив изделие на настенном
кронштейне, убедитесь, что оно
правильно зафиксировано на левом
и правом пластиковых держателях.
♦ При установке изделия на
кронштейн следите, чтобы пальцы
не попали в отверстия.
♦ Убедитесь, что настенный кронштейн
надежно прикреплен к стене, в
противном случае после установки
изделие может не держаться на месте.
Затяните 4 винта, собранные в шаге 2
(пластиковый держатель + винт ®) в
отверстиях на задней стороне изделия.
4 Удалите стопорный штифт (®) и вставьте 4
держателя изделия в соответствующие отверстия
кронштейна (®). Затем прочно закрепите
изделие (@) на кронштейне. Не забудьте заново
вставить и зафиксировать стопорный штифт, (®)
чтобы изделие прочно держалось на кронштейне.
Ж
@
Настенный кронштейн Стена
Регулировка угла настенного кронштейна
^ Перед установкой на стену установите угол наклона
кронштейна до -2°.
1
I
Закрепите изделие на настенном кронштейне.
2
Для регулировки угла держите изделие за
середину верхней части и тяните вперед (по
направлению стрелки). (См. рисунок справа).
3
Можно установить угол наклона кронштейна
между -2° и 15°.
При регулировке угла
обязательно держите изделие за
середину верхней части, а не за
левую или правую сторону.
Русский - 11
