Принятие решен ия о том, как подключать ваш видеомагнитофон
Подключение вашего видеомагнитофона к телевизору с использованием
коаксиального кабеля
Когда вы подключаете аудио или видео системы, необходимо учитывать различные факторы:
♦ Типы разъемов, имеющихся на вашей системе
♦ Соединены ли системы с видеомагнитофоном постоянно (например, приемник
спутникового телевидения) или только время от времени (например, видеокамера).
Ваш видеомагнитофон оборудован следующими разъемами:
Разъем Местоположение Тип Рекомендуемое применение
AV 1 Задняя панель SCART Вход/ Выход ♦ Телевизор
♦ Приемник спутникового телевидения
♦ Другой видеомагнитофон
AV 2 IN Задняя панель
il
SCART Вход ♦ Приемник спутникового телевидения
♦ CANAL/DECODER
♦ Другой видеомагнитофон
Чтобы принимать телевизионные передачи, телевизионный сигнал должен
приниматься от одного из следующих источников;
♦
♦
♦
♦ Наружная антенна
Комнатная антенна
Сеть кабельного телевидения
Приемник спутникового телевидения
Перед подсоединением кабелей убедитесь в том, что питание и
телевизора, и видеомагнитофона выключено.
Выход Аудио Задняя панель RCA аудио Выход
3*
♦ аудио система
1 Отсоедините от телевизора кабель, идущий от антенны или сети
кабельного телевидения.
2 Подсоедините этот кабель к 75 Ом коаксиальному гнезду на задней
панели вашего видеомагнитофона, маркированному символом ~ir.
3 Подсоедините входящий в комплект поставки коаксиальный кабель
к гнезду Ö на вашем видеомагнитофоне.
4 Соедините другой конец коаксиального кабеля с гнездом на
телевизоре, к которому ранее была подключена антенна.
5 Если ваш телевизор оборудован соответствующими разъемами, то
для обеспечения лучшего качества изображения и звука вы также
можете подключить ваш видеомагнитофон к телевизору с
использованием кабеля с разъемами типа SCART (смотрите
следующий раздел).
Выход Видео Задняя панель RCA Выход
3*
♦ ВИДЕО система
Выод S-VIDEO Задняя панель S-JACK Выход
э>
♦ Выход S-Video (только DVD)
Цифровой
выход AUDIO
Задняя панель Оптический
■ коаксиальный
Выход
э*
♦ Цифровой аудиовыход (только
DVD)
OUT TO TV Задняя панель
1Й
©
75 Ом
коаксиальный Выход
3*
♦ Телевизор
IN FROM ANT. Задняя панель75 Ом Вход ♦ Антенна
©
коаксиальный ♦ Сеть кабельного телевидения
♦ Приемник спутникового телевидения
Перед подсоединением аудио или видео системы к вашему видеомагнитофону
всегда удостоверьтесь в том, что питание всех компонентов выключено.
За более подробными инструкциями по подключению и мерам предосторожности,
которые следует выполнять при подключении, обращайтесь к документации,
входящей в комплект поставки вашего оборудования.

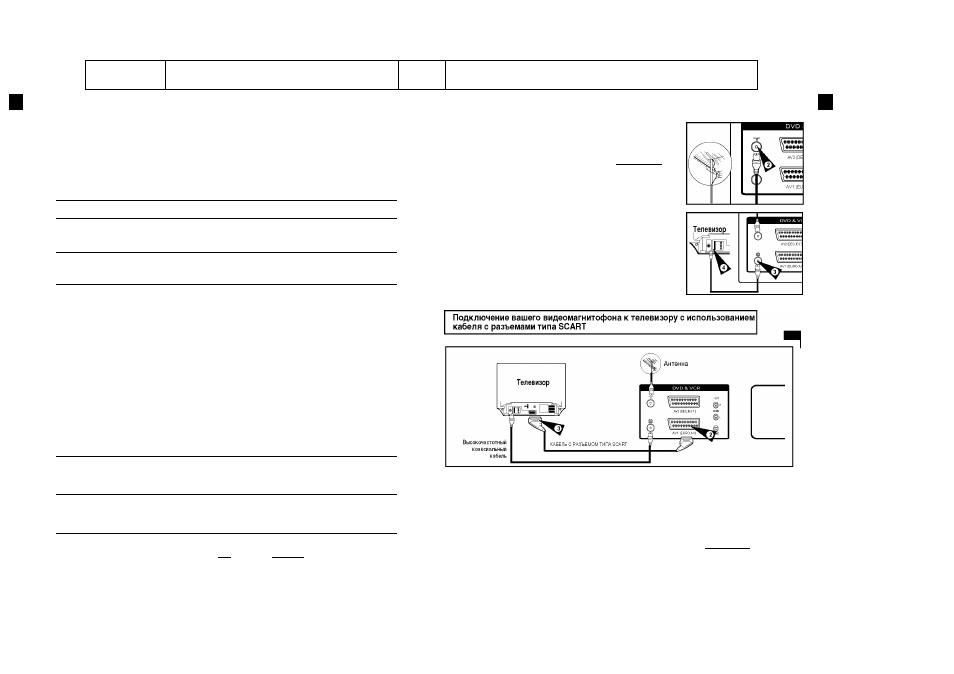

Если ваш телевизор оборудован соответствующими входными разъемами, вы также можете
подключить ваш видеомагнитофон к телевизору с использованием кабеля с разъемами типа SCART
(“тюльпан”). За счет этого вы:
♦ Получите изображение и звук более высокого качества
♦ Упростите процедуру настройки телевизора на сигнал от видеомагнитофона.
♦ Вне зависимости от выбранного типа подключения, вы должны обязательно подсоединить
коаксиальный кабель, входящий в комплект поставки. В противном случае вы не сможете
принимать телевизионные программы при выключенном видеомагнитофоне.
♦ Перед подсоединением кабелей убедитесь в том, что выключено питание и телевизора, и
видеомагнитофона.
1 Подсоедините коаксиальный кабель, как указано в вышеприведенном разделе.
2 Подсоедините один конец кабеля с разъемом SCART к гнезду AV1 (EURO AV) на задней панели
видеомагнитофона.
3 Соедините второй конец кабеля с соответствующими гнездами на телевизоре
© ©
10
