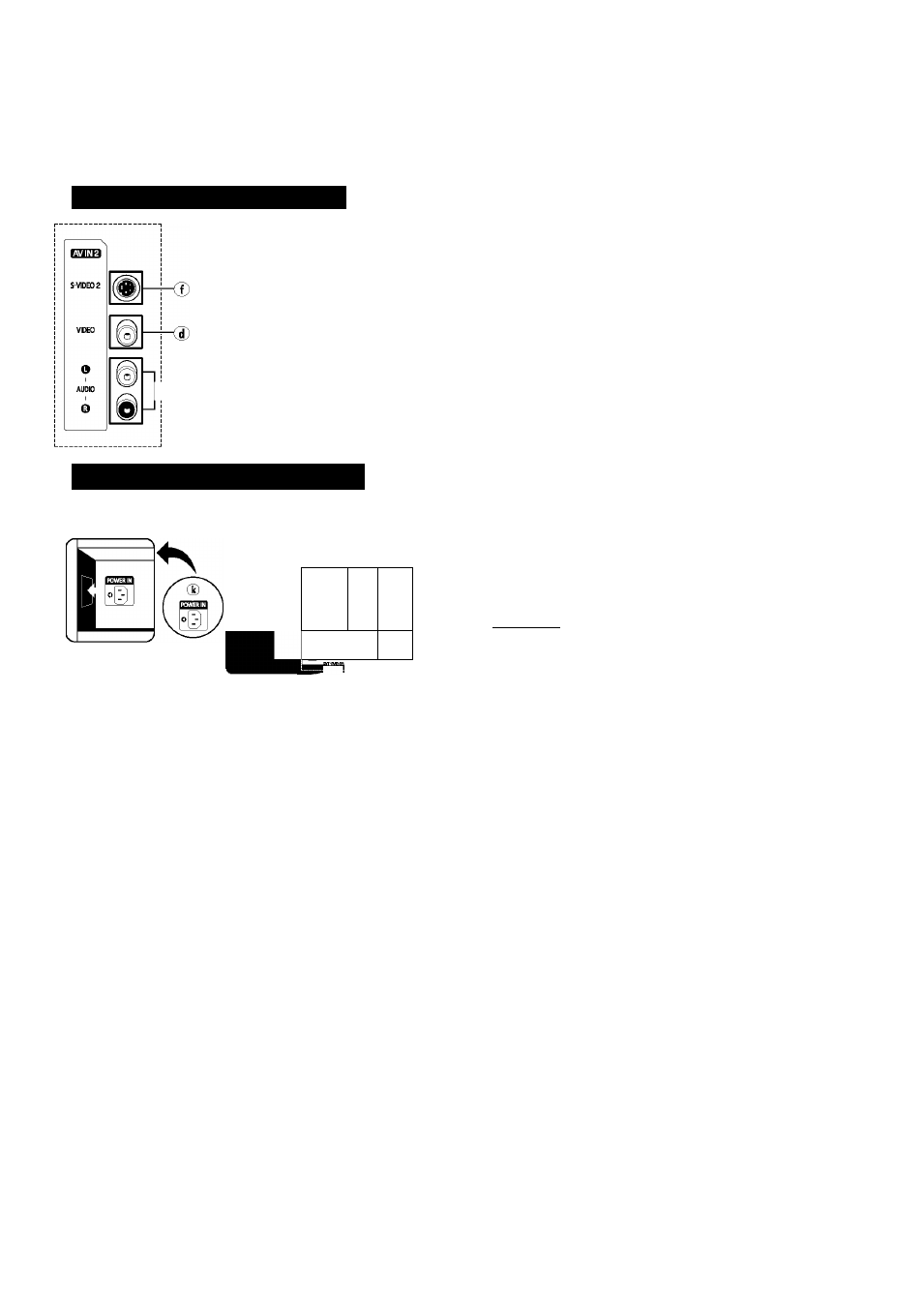

Боковая панель телевизо
Задняя панель телевизора
PS-63P5H
PS-50P5H
Ф
НН
i
i
о-*иио-п
i"
^^ффффффффф
i О i i iS
O-AUDlW^ О О О И
^^ффффффффф
EKT2(VBCaVIO
a) HDMI/DVI IN
Подключите к разъему HDMI устройства с
выходом HDMI. Этот входной разъем также
можно использовать для подключения к
устройству с выходом DVI, используя кроме
того раздельные аналоговые аудио входы.
Для такого соединения необходим
покупаемый отдельно кабель
h
D
m
I/DVI. При
использовании дополнительного адаптера
HDMI/DVI аналоговые аудио входы на
телевизоре, предназначенные для устройства
с интерфейсом DVI, могут принимать
входные аудиосигналы левого и правого
канала от устройства с выходом DVI (не
совместим с компьютером).
b) DVI AUDIO IN L/R
Аудио (л/п) входы для подключения внешних
устройств с выходом DVI.
С) AV OUT (VIDEO / AUDIO L/R)
Выходы для подключения внешних устройств
(видео / аудио л/п).
d) AV IN 1, 2 (VIDEO / AUDIO L/R)
Видео и аудио (л/п) входы для подключения
внешних устройств, таких как видеокамеры
или видеомагнитофоны.
e) PC IN / AUDIO
Подсоединение к разъемам видео и аудио
выхода Пк.
f)
S-VIDEO 1, 2
Видео вход для подсоединения внешних
устройств с выходом S-Video, таких как
видеокамеры или видеомагнитофоны.
g) COMPONENT IN 1, 2
Входные разъемы видео (
Y/P
b
/P
r
) И аудио
(
AUD
i
O L/R
) для устройств с компонентным
выходом.
h) ANT IN (75Q)
Разъем для 75-Ом коаксиального кабеля
антенны/кабельной сети.
i)
EXT 1, EXT 2
Входные и выходные разъемы для внешних
устройств, таких как видеомагнитофон,
DVD-проигрыватель, игровая приставка или
проигрыватели видеодисков.
j)
SERVICE
Разъем используется только для
техобслуживания.
k)
power
in
Подсоединение шнура питания, входящего в
комплект поставки.
^ Более подробно о подсоединениях читайте на стр. 58-63.
^ При подключении аудио или видео системы к телевизору следите за тем, чтобы все компоненты
были выключены. Дополнительные инструкции по подсоединению и правилам безопасности
смотрите в руководствах по эксплуатации соответствующего оборудования.
Русский - 7
