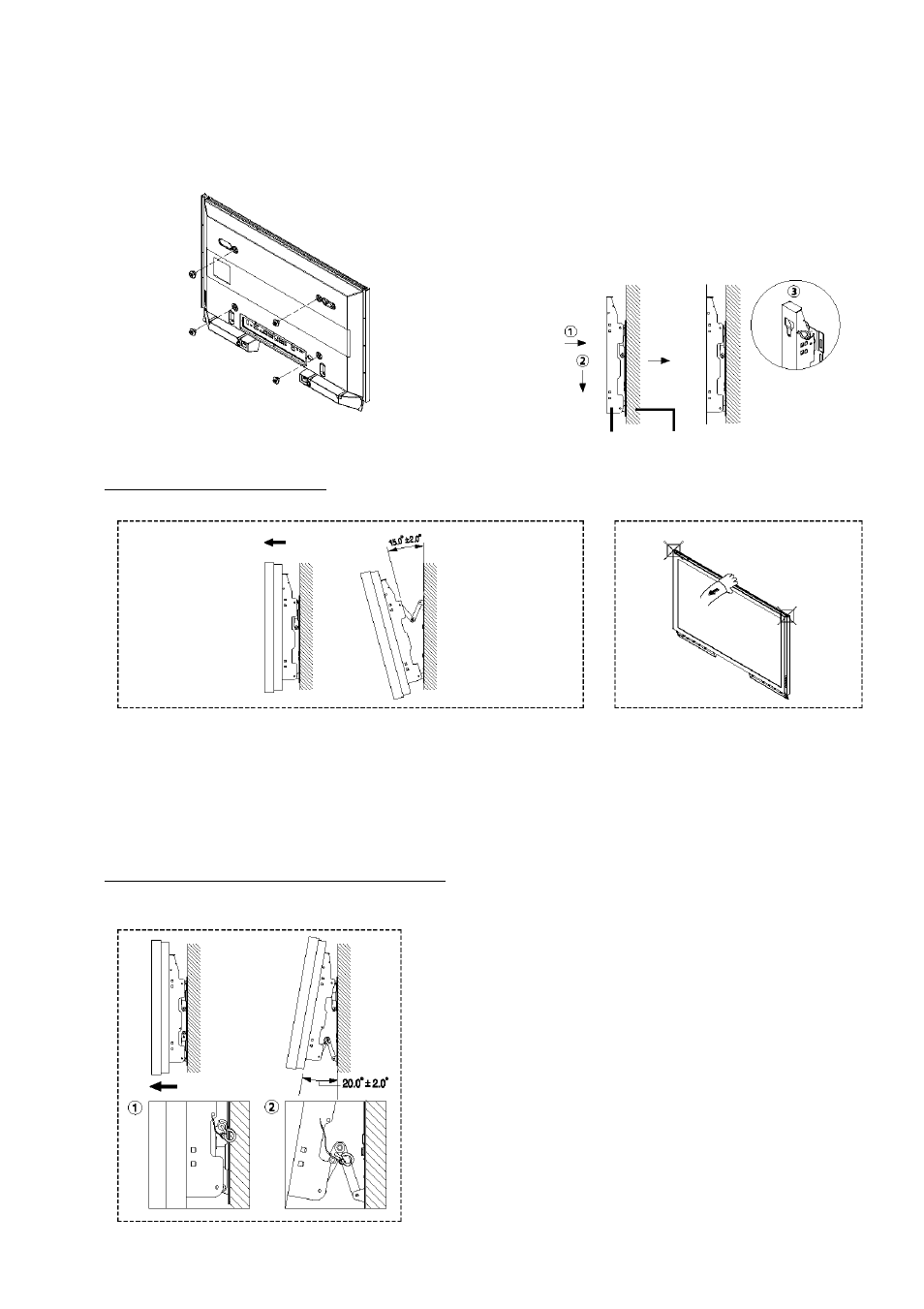

Как закрепить кронштейн для монтажа на стене

3 Прикрутите пластиковый держатель (см.

рисунок 2) винтами к задней части ПП.

Удалите стопорные штифты. Прикрепите 4 пластиковых

держателя, собранных в шаге (®), к задней панели ПП,

вставив их в направляющие отверстия кронштейна;
вставьте (ф) и, зацепив, опустите (@) для закрепления

ПП на кронштейне, как показано на рисунке. Закрепите

ПП, вставив стопорные штифты для предотвращения ее

падения с кронштейна.

Плазменная панель

Кронштейн

крепления на стене

Стена

Как отрегулировать угол наклона

^ Примечание: закрепите кронштейн на стене, установив его под нулевым углом 0°.

Прикрепите ПП к кронштейну. (См. инструкции,

приведенные выше.)

Установите угол, наклонив верхний край ПП,

прикрепленной к кронштейну, в направлении, указанном

стрелкой. (См. рисунок справа.)

Угол наклона можно установить в диапазоне от 0° до

15°(±2°)

Чтобы отрегулировать угол

наклона плазменной панели,

держите ее за середину (не

держите панель за края).

Подключение внешних устройств к плазменной панели

^ Для подключения к плазменной панели внешних устройств, например, DVD-проигрывателя или

домашнего кинотеатра, выполните следующие действия.

1

Обязательно снимите стопорные штифты, расположенные в

нижней части панели.

^ Если стопорные штифты не удалены, отрегулировать угол

невозможно. Попытка отрегулировать угол, не удалив
штифты, может привести к повреждению панели.

2

Держась за нижнюю часть ПП, вытащите вперед до упора в

направлении стрелки (как показано на рисунке) для

регулировки угла наклона. (0° - 20°, с шагом 2°) Вставьте
стопорные штифты в передние направляющие отверстия с
обеих сторон, как показано на рисунке @.

^ Просмотр телевизора после подключения внешних

устройств Удалите стопорные штифты для установки угла

наклона на 0°, а затем снова закрепите стопорные штифты.

^ В целях соблюдения требований безопасности

необходимо обязательно закрепить плазменную панель
при помощи стопорных штифтов. Если стопорные штифты
не будут установлены, панель может упасть, что

может привести к серьезной травме.

Русский - 29

^

4

2

3
