Подключение к входному разъему AV-1 или 2 (Входы/Выходы)

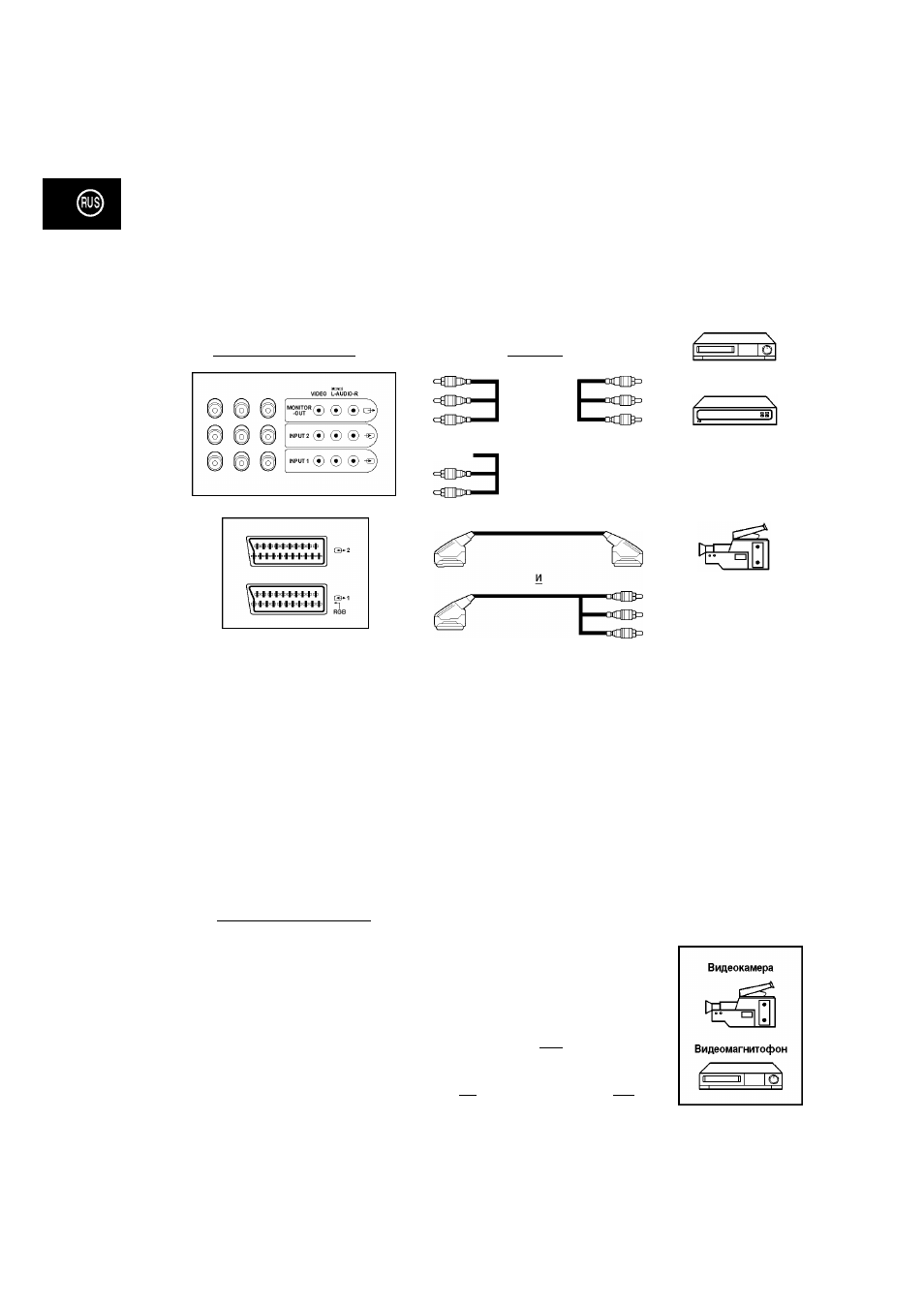

На представленных ниже рисунках показано стандартное
расположение разъемов на панелях телевизора. Расположение
разъемов на панелях телевизора может меняться в зависимости
от модели телевизора.
Разъем AV-1 используется для подключения аппаратуры с выходом RGB,
такой как видеоигровые приставки, проигрыватели видеодисков и
видеомагнитофоны.
Задняя панель тепевизооа
Кдбель AV
Декодер / Видеоигровая
приставка
Видеомагнитофон
Проигрыватель
видеодисков
L
Видеокамера
Спутниковый ресивер
Подключение входа S-VIDEO
Разъемы S-VIDEO/разъемы “тюльпан” (RCA) (AUDIO-L (левый) и R (правый)) используются для
подключения аппаратуры, имеющей выход S-VIDEO, такой как видеокамеры или
видеомагнитофоны.
Боксовая панель тепевизооа
R
I
AUDIO
I
L
(MONO)
VIDE02
INPUT
S-VIDEO
INPUT
для
1ВД-
-ИГТ »н
