Плазменный дисплей

(продолжение)

^ Фактическая конфигурация Вашего ПД может отличаться от

описания в данном руководстве (в зависимости от модели).

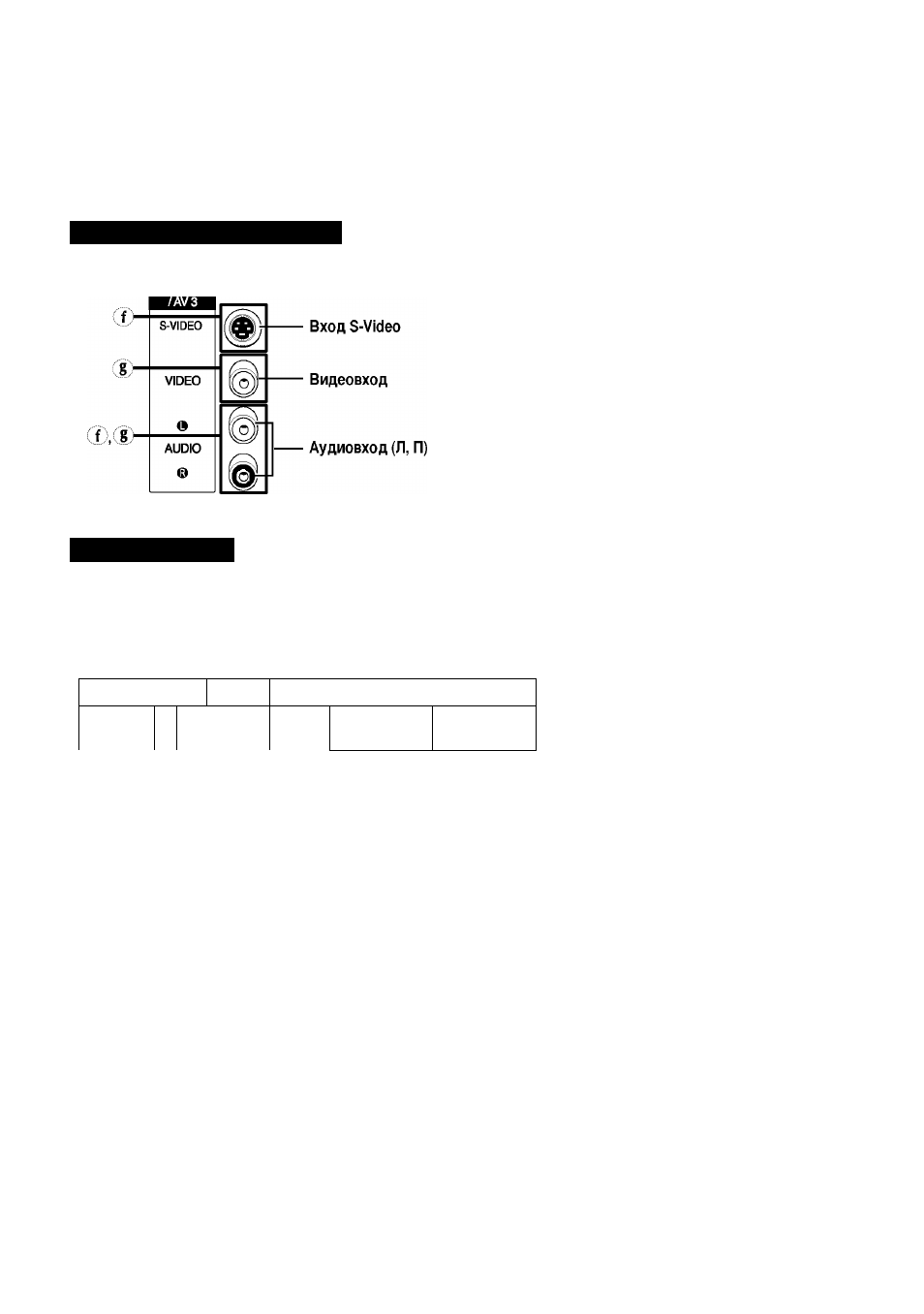

Боковая панель телевизо

Задняя панелЬ

^ Дополнительная информация о подсоединении находится на страницах 55~59.

(iiHIBi © 0

© © 0

\\*)НФН*ФН*ф| \\н*ф*ф*ф*ф*ф*ф*ф*ф| \\*ф*фф*ф*фф*ф*ффф|

feyMB е

^^RGB^lAUDIC

sj ® @ @ 0

S-VIDEO 1 viceo 1

oaudioq

"

@ © 0

VIDEO 1 »AUDiO^

0 0 0 © 0

“б <5 Q 1 о-диою-о

0 0 0 © 0

~б i? Ф 1 Ф-AUDIO-O

С?) Ф

(

8

)

Ф®

a) DVI INPUT (DVI-D / L-AUDIO-R)

Соедините разъемы цифрового видео и аудиовыхода
устройство с выходным разъемом DVI.

b) MONITOR OUT (VIDEO / L-AUDIO-R)

Выходы внешних устройств.

c) Ext.1, Ext.2, Ext.3

Входные и выходные разъемы для внешних
устройств, таких как видеомагнитофон,

DVD-проигрыватель, игровая приставка или

проигрыватели видеодисков.

d) PC INPUT (RGB / AUDIO)

Подсоединение к разъему видео- и аудиовыхода ПК.

e) ONLY FOR SERVICE

Разъем используется только для техобслуживания.

f) S-VIDEO1, S-VIDEO2

(S-VIDEO1 для S-VIDEO2 / L-AUDIO-R)
Видео- и аудиовходы для внешних устройств с
выходом S-Video, таких как видеокамеры или
видеомагнитофоны.

g) AV1, AV2, AV3

(VIDEO / L-AUDIO-R)

Видео- и аудиовходы для внешних устройств, таких
как видеокамеры или видеомагнитофоны.

h) COMPONENT 1, COMPONENT 2

Входные разъемы видео (Y/Pb/Pr) и аудио
(L-AUDIO-R) для компонента.

i) ANT IN VHF/UHF (75П)

Разъем для 75П коаксиального кабеля

антенной/кабельной сети.

j) EXT SPEAKER (80)

Разъемы для внешних задних громкоговорителей.

k) POWER IN

Подсоединение шнура питания, входящего в
комплект поставки.

Русский - 7
