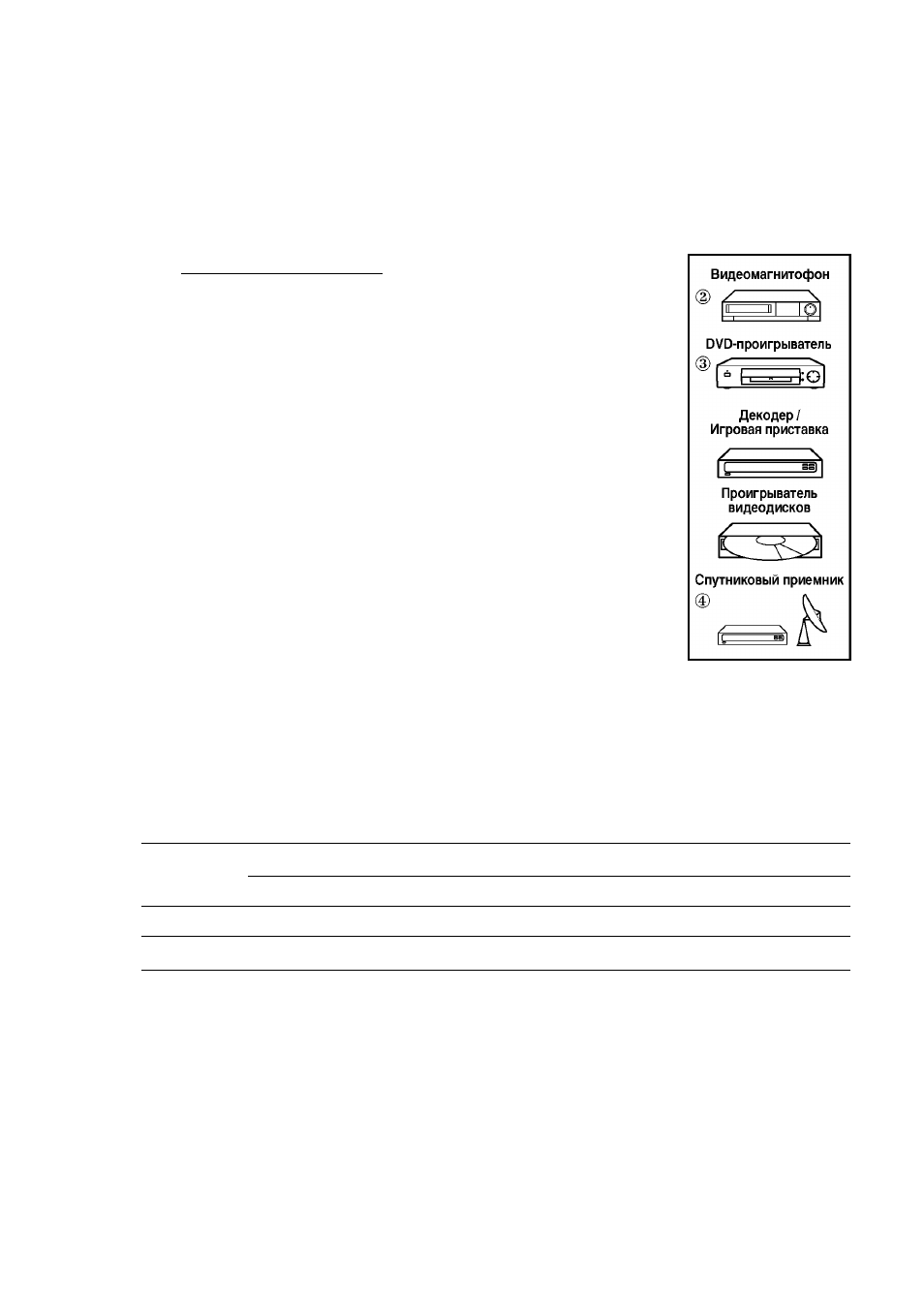

Подсоединение к внешним источникам и приемникам сигнала
"EXT 1" используется для оборудования с выходом RGB, такого как игровые приставки или
проигрыватели видеодисков.
®
Задняя панель телевизора
или
I
E)ai(VIDEO.Y/CRGB)
или
оЩВ=
® Этот конец кабеля может быть снабжен:
♦ Разъемом SCART
♦ Разъемом S-Video и двумяаудио разъемами RCA (Л + П); EXT 2
♦ Тремя разъемами RCA (Видео + аудио (Л и П))
@ Если есть второй видеомагнитофон и требуется переписать
кассеты, то подсоедините источник к “ EXT 1", а магнитофон
назначения к “ EXT 2", благодаря чему сигнал перенаправляется с
“ EXT 1" на “ EXT 2".
@ Если у вас есть декодер, подсоедините его к видеомагнитофону, а
видеомагнитофон - к телевизору.
® Когда необходимо записать программу, подсоедините приемник к
разъему “ EXT 1", а видеомагнитофон - к разъему “ EXT 2", после
чего можно будет перенаправить сигнал с “ EXT 1" на “ EXT 2".
^ Пожалуйста, соблюдайте соответствие маркированных цветом входных клемм и разъёмов кабеля.
Характеристики входных/выходных разъемов
Разъем
Вход
Выход
Видео Аудио (Л/П) S-Video
RGB Видео + аудио (Л/П)
EXT 1
✓
✓
✓
✓ Доступен только выход телевизионного сигнала.
EXT 2
✓
✓
✓
Выходной сигнал, который можно выбрать.
При подключении аудио или видео системы к
телевизору следите за тем, чтобы все компоненты
были выключены.
Дополнительные инструкции по подсоединению и
правилам безопасности смотрите в руководствах по
эксплуатации соответствующего оборудования.
