Установка настенного кронштейна
Список деталей
Настенный кронштейн
0
с=
с=
с=
0
□
э
и
Е
0
0
0
0
э
□
Е
П
у
=
=
=
у

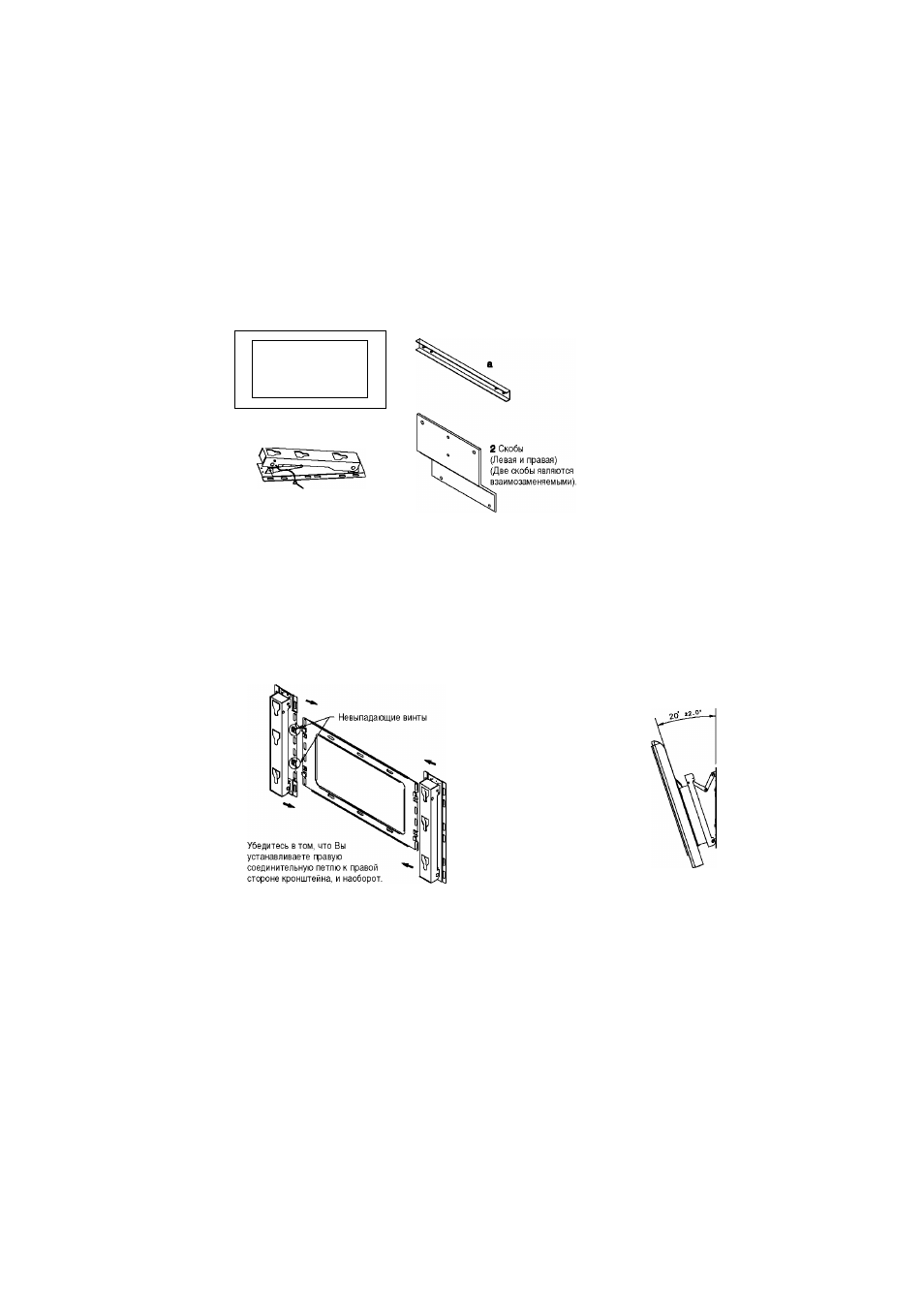

1 Планшет настенного кронштейна
2Соединительные петли
(Убедитесь, что они составляют
пару правый/левый).
Основной кронштейн
корпуса
Винты
Пластмассовый винтовой
анкерный болт: 4
Винты 4
Винты 8
Регулировка угла кронштейна
Перед креплением кронштейна к стене отрегулируйте угол кронштейнатак, чтобы он составлял 0 градусов.
Следует определить правильное
направление при установке кронштейна в
случае, если угол составляет 30 и 32 градуса.
(Направление для 30 и для 32 градусов
отмечено на поверхности кронштейна).
Кронштейн поставляется в упаковочном
ящике в разобранном виде.
Присоедините левую и правую скобы
согласно направлению по стрелке и затяните
невыпадающие винты.
р\
-и
1. Присоедините жидкокристаллический телевизор к
настенному кронштейну.
(Следуйте описанным ниже инструкциям).
2. Наденьте верхнюю часть жидкокристаллического
телевизора на кронштейн согласно направлению по
стрелке и отрегулируйте угол.
3. Имеется возможность регулировать угол по
вашему усмотрению в диапазоне 0э~ 20э градусов
(+/-2Э).
Русский-54
