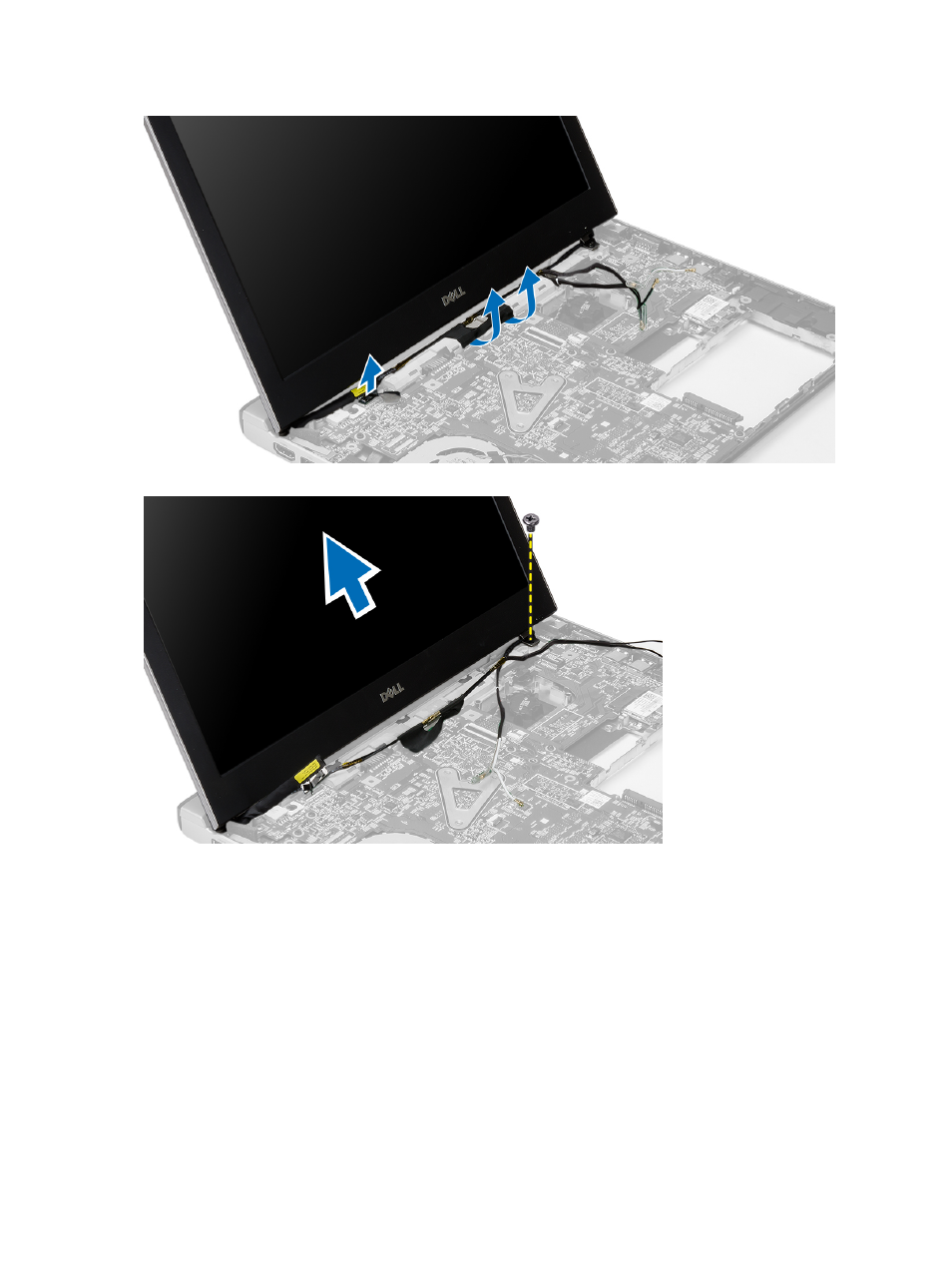

6.
Выверните
винт, которым крепится правый шарнир.
7.
Осторожно
приподнимите дисплей в сборе и снимите с основания компьютера.
Установка
дисплея в сборе
1.
Совместите
дисплей в сборе с основанием компьютера.
2.
Затяните
винт, которым крепится правый шарнир.
3.
Затяните
винты, которыми дисплей в сборе крепится к нижнему основанию корпуса.
4.
Подсоедините
кабель дисплея к соответствующему разъему на системной плате.
5.
Уложите
кабель WLAN в направляющий желобок и подсоедините кабель к соответствующим модулям.
6.
Установите
:
a) упор для рук
20
