2 Приподнимите защелку разъема и отсоедините кабель индикатора состояния
питания от системной платы.
Дополнительную информацию смотрите в разделе « Компоненты системной
платы ».
3 Используя приклеенный язычок, отсоедините кабель жесткого диска и кабель
дисплея от системной платы.
Дополнительную информацию смотрите в разделе « Компоненты системной
платы ».

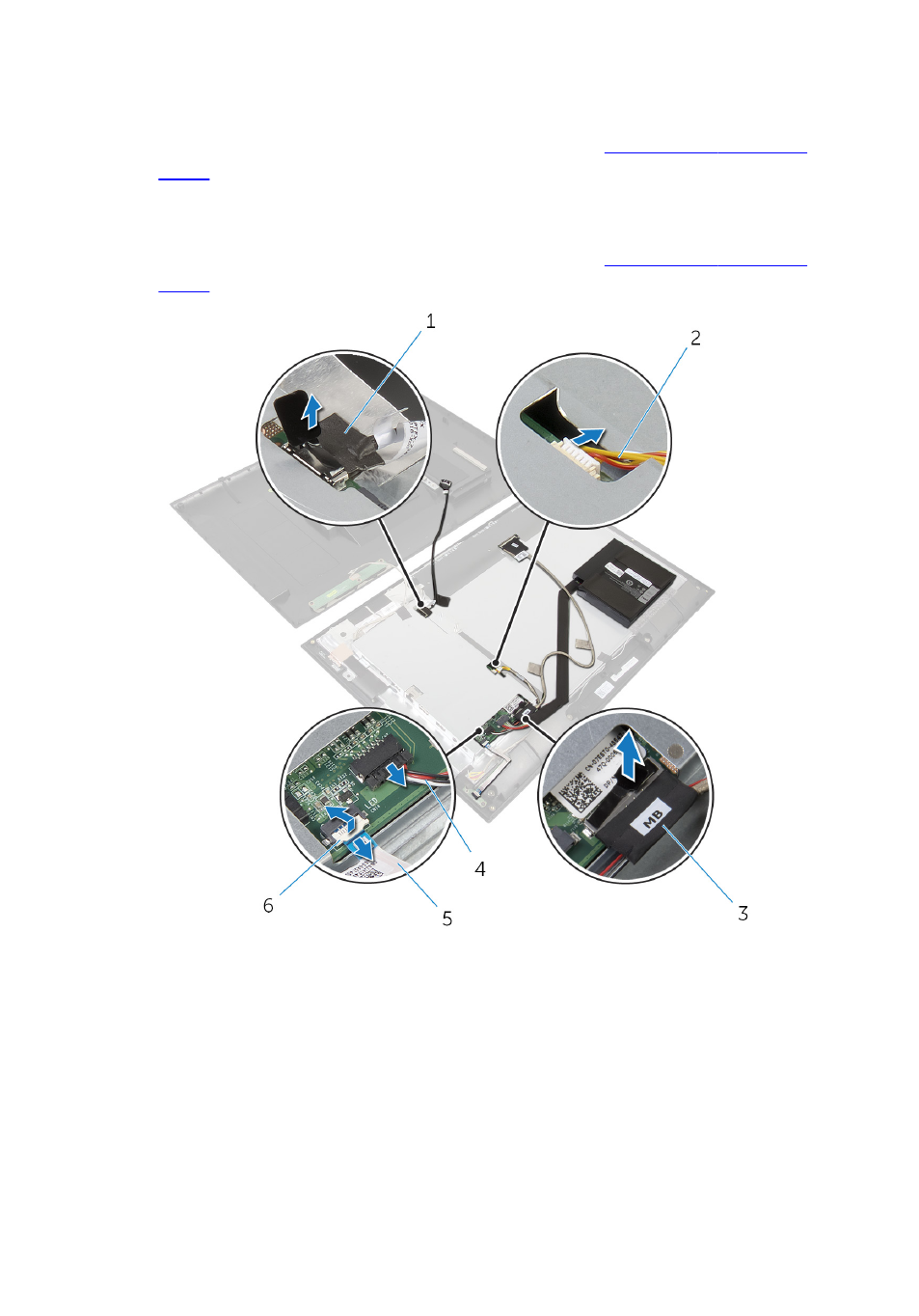

1 кабель жесткого диска 2 кабель питания подсветки
дисплея
3 кабель дисплея 4 кабель динамика
5 кабель индикатора состояния
питания
6 защелка разъема
4 Выверните винты, которыми скоба системной платы крепится к лицевой
панели дисплея.
