Dell OptiPlex 790 (Early 2011) - Инструкция (Страница 38)

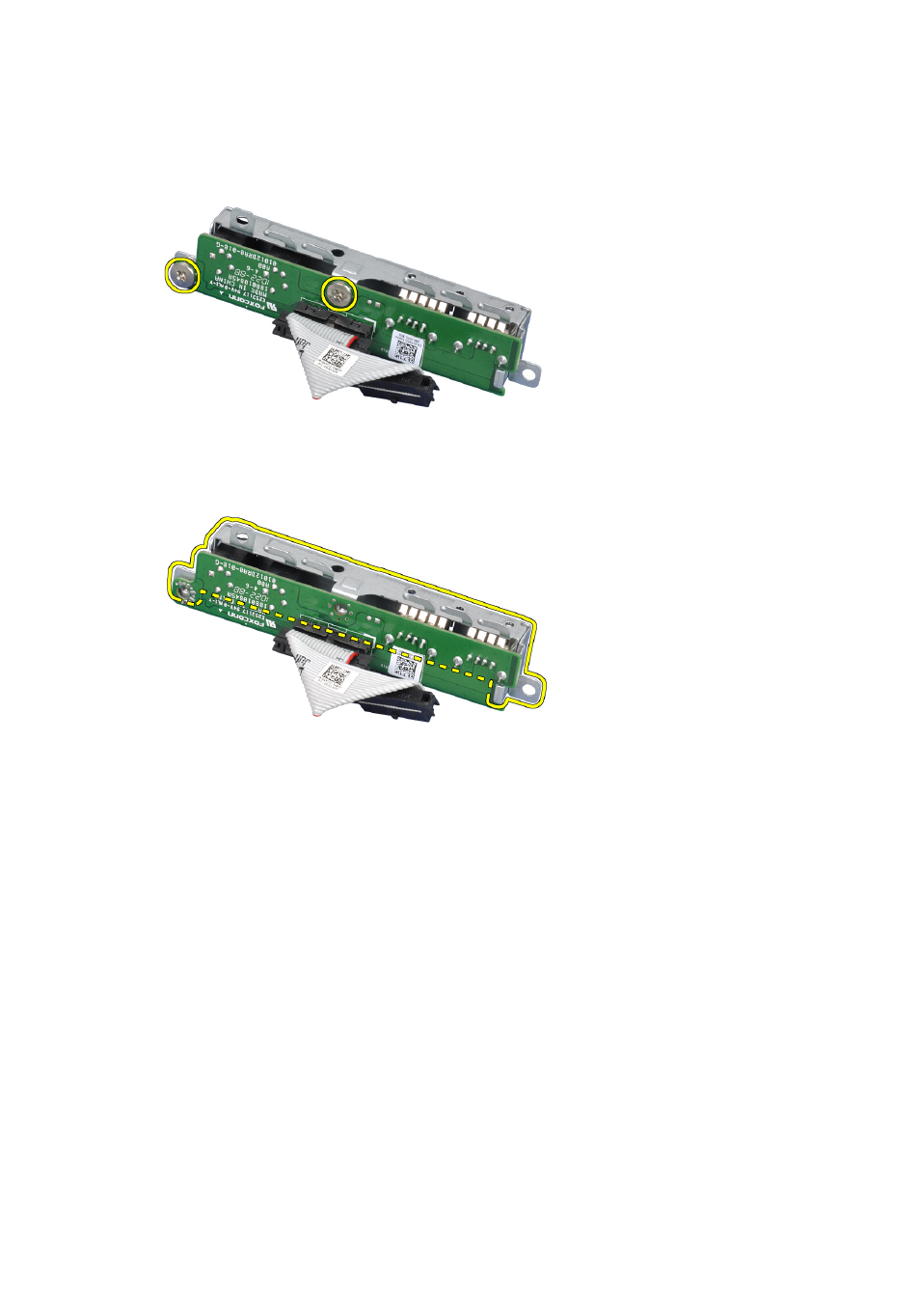

7. Извлеките скобу крепления платы ввода-вывода из корпуса
компьютера .
8. Выверните винты, которыми крепится плата ввода-вывода.
9. Снимите скобу крепления платы ввода-вывода.
Установка
платы ввода-вывода
1. Совместите плату ввода-вывода со скобой крепления платы ввода-
вывода и затяните винты, которыми крепится плата ввода-вывода.
2. Вставьте скобу крепления платы ввода-вывода в слот на передней
панели корпуса.
3. Затяните винты, которыми крепится скоба крепления платы ввода-
вывода .
4. Подсоедините кабель данных платы ввода-вывода к системной плате.
5. Установите корзину
для дисков .
6. Установите лицевую панель .
7. Установите крышку.
38
