Установка
платы WWAN
1.
Вставьте
плату WWAN в соответствующий слот на системной плате.
2. Нажмите на плату WWAN и затяните винт, которым плата WWAN крепится к корпусу компьютера.
3. Подсоедините антенные кабели к соответствующим разъемам на плате WWAN.
4. Установите:
a.
b.
5. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Извлечение
сетевого разъема
1.
Выполните
процедуры, приведенные в разделе
к работе с внутренними компонентами
2. Снимите:
a.
b.
c.
(левая)

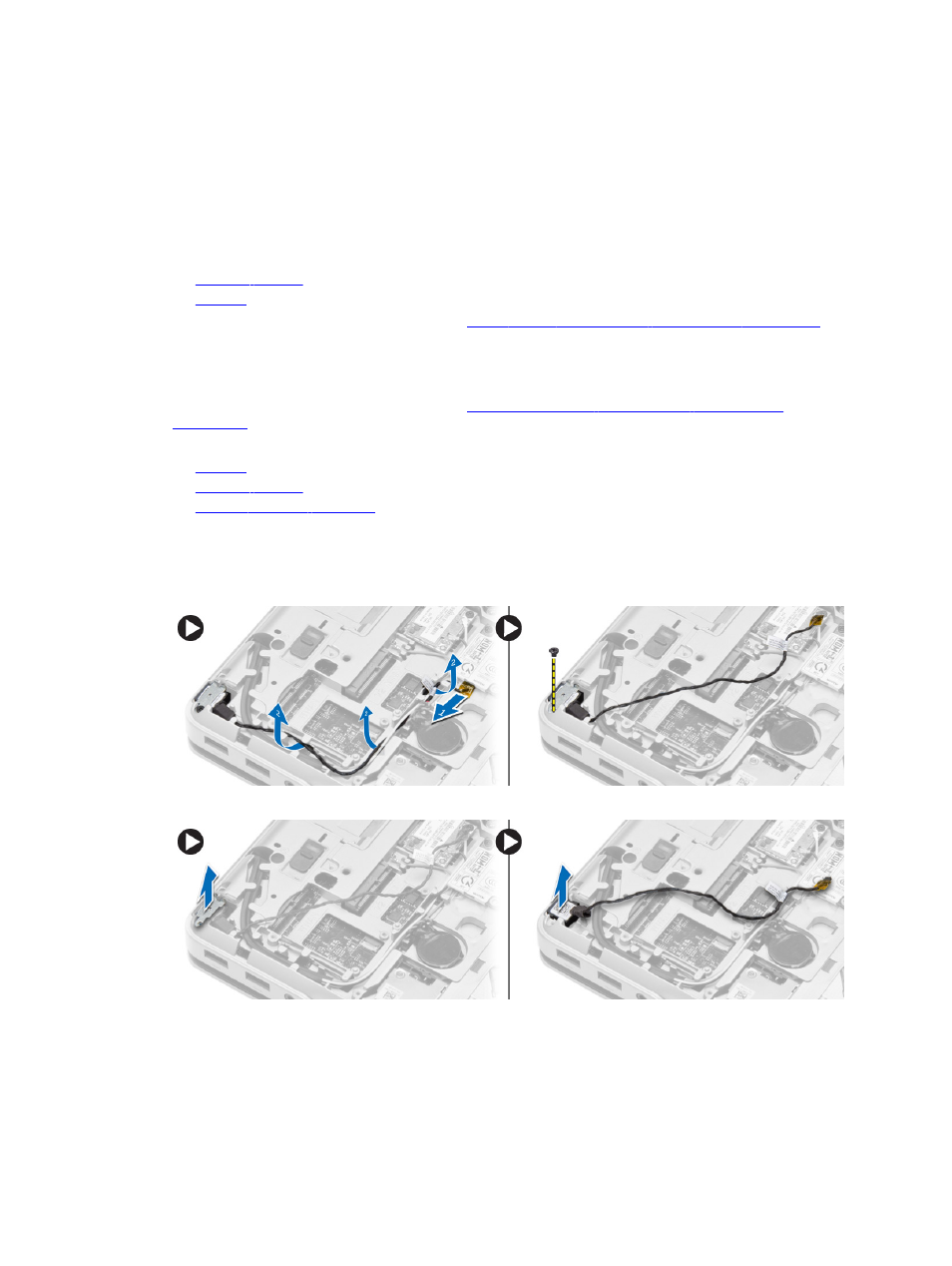

3. Выполните следующие действия, как показано на рисунке:
a. Отсоедините кабель от системной платы.
b. Высвободите кабель из направляющего желобка.
c. Выверните винт, которым скоба сетевого разъема крепится к корпусу компьютера.
4. Снимите с компьютера скобу сетевого разъема. Извлеките из компьютера сетевой разъем.
