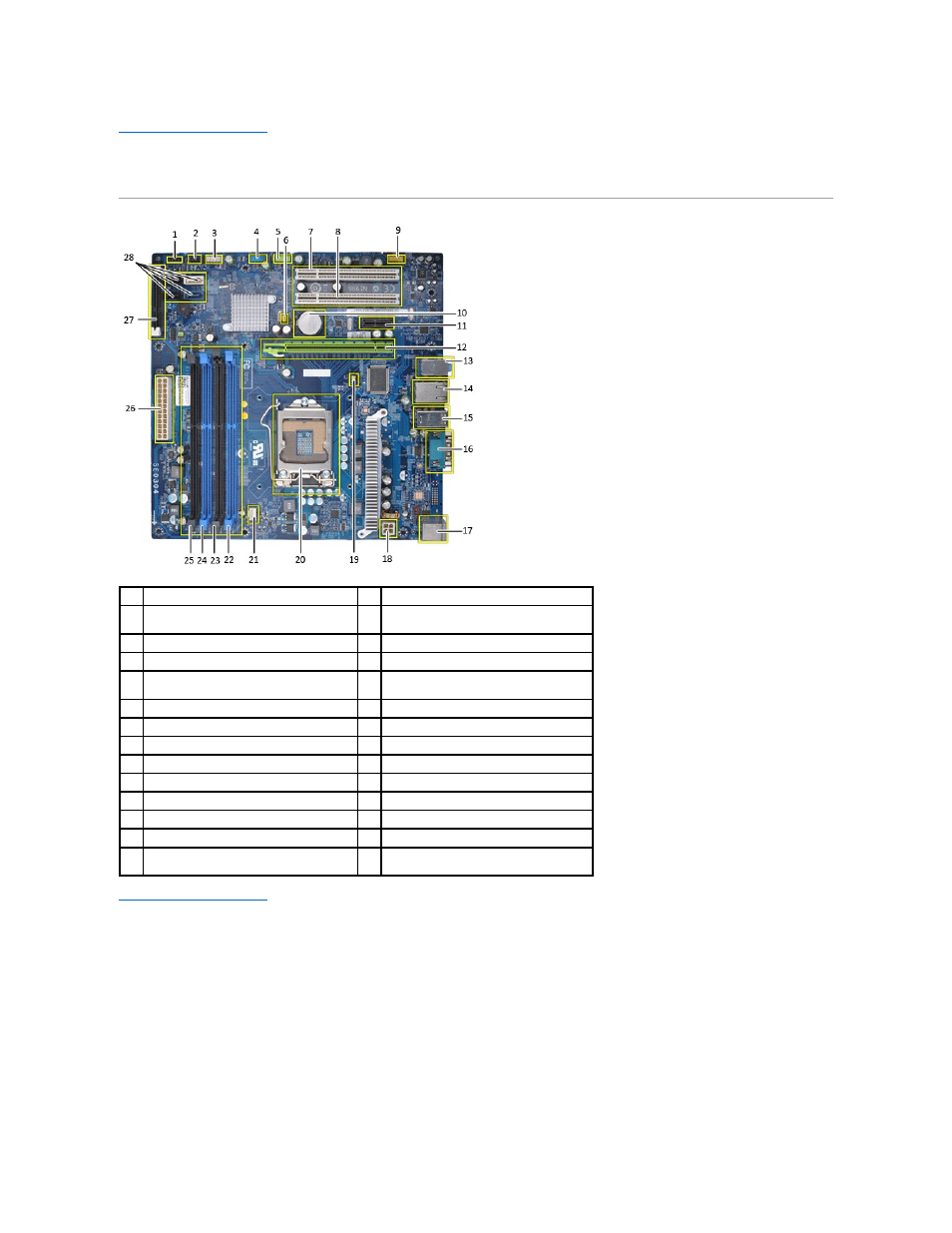

Компоновка системной платы
Руководство по обслуживанию Dell™ Vostro™ 430
Назад на страницу содержания
1
разъем ввода
-вывода на передней панели
2
выходной разъем
SPDIF
3
разъем
USB2 (на передней панели ввода-
вывода
)
4
разъем
USB1 (на передней панели ввода-
вывода
)
5
разъем системной платы
USB3
6
перемычка сброса
CMOS
7
разъем
PCI (PCI1)
8
разъем
PCI (PCI2)
9
Разъем для подключения аудиоустройств
на передней панели
10
аккумулятор
CMOS
11
разъем
PCI Express x1 (PCIE_x1)
12
разъем
PCI Express x16 (PCIE_X16)
13
аудиоразъем
14
сетевой разъем и разъемы
USB (2)
15
разъемы
USB (4)
16
разъем последовательного порта
17
разъемы
PS/2 для мыши и клавиатуры
18
разъем питания
(PWR2)
19
перемычка для сброса пароля
20
гнездо процессора
21
разъем питания вентилятора процессора
22
гнездо модуля памяти
(DIMM1)
23
гнездо модуля памяти
(DIMM2)
24
гнездо модуля памяти
(DIMM3)
25
гнездо модуля памяти
(DIMM4)
26
основной разъем питания
(PWR1)
27
гнездо для платы
NVRAM
28
разъем жесткого диска
Serial ATA (SATA1,
SATA2, SATA3 и SATA4)
