Извлечение системной платы
|
49
5 Переверните компьютер.
6 Приподнимите защелку разъема и с помощью язычка отсоедините кабель USB-платы от
системной платы.
7 Отсоедините от системной платы кабель динамика.
8 Отсоедините кабель жесткого диска от системной платы.
9 Отсоедините кабель разъема адаптера питания от системной платы.
10 Отсоедините кабель камеры от системной платы.

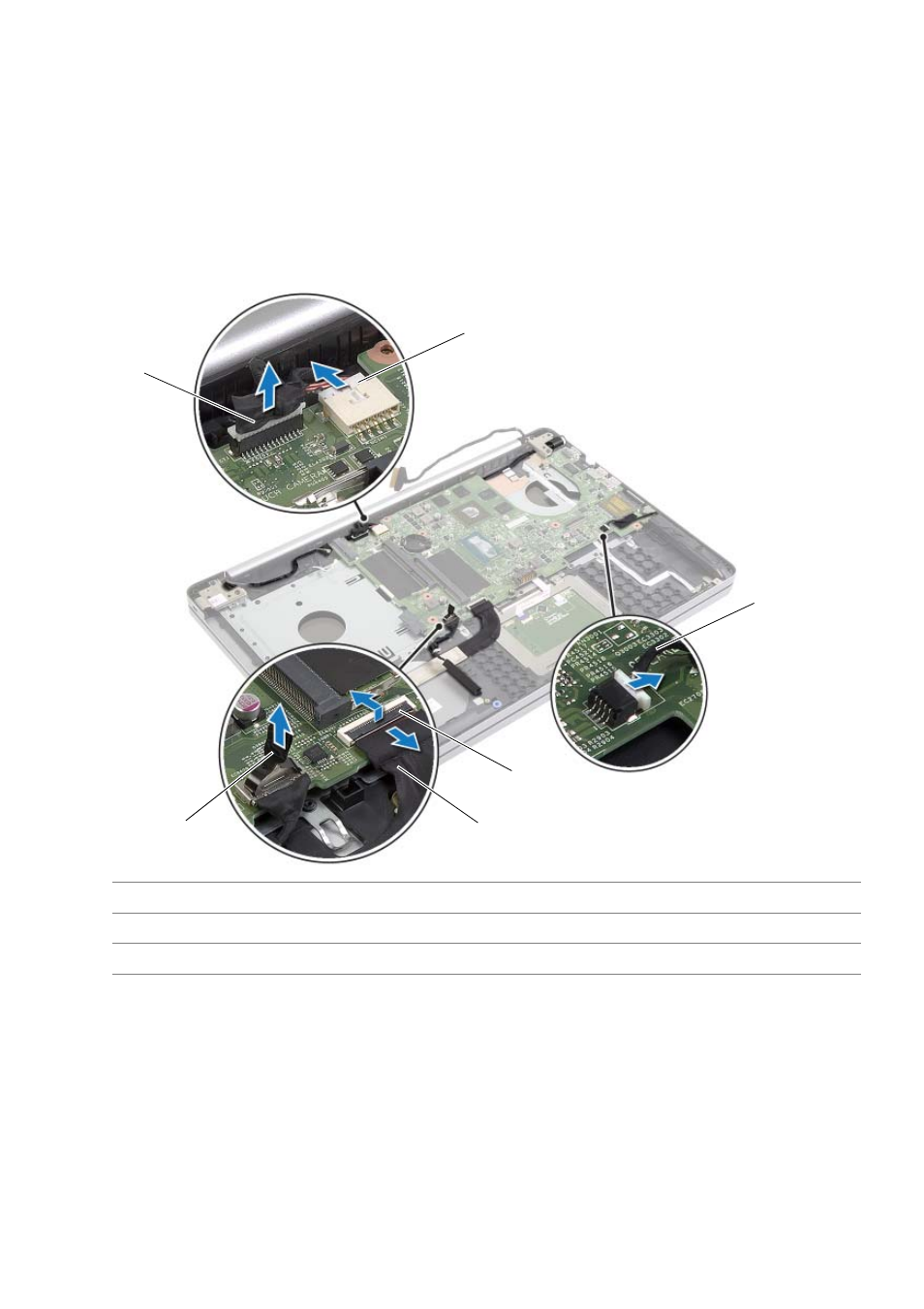

11 Выверните винт, который крепит системную плату к корпусу компьютера.
12 Приподнимите системную плату под углом 45° и извлеките ее порты из слотов на корпусе
компьютера.
1
кабель камеры
2
кабель порта адаптера питания
3
кабель динамика
4
защелка
5
кабель платы USB
6
кабель жесткого диска
3
6
5
4
1
2
