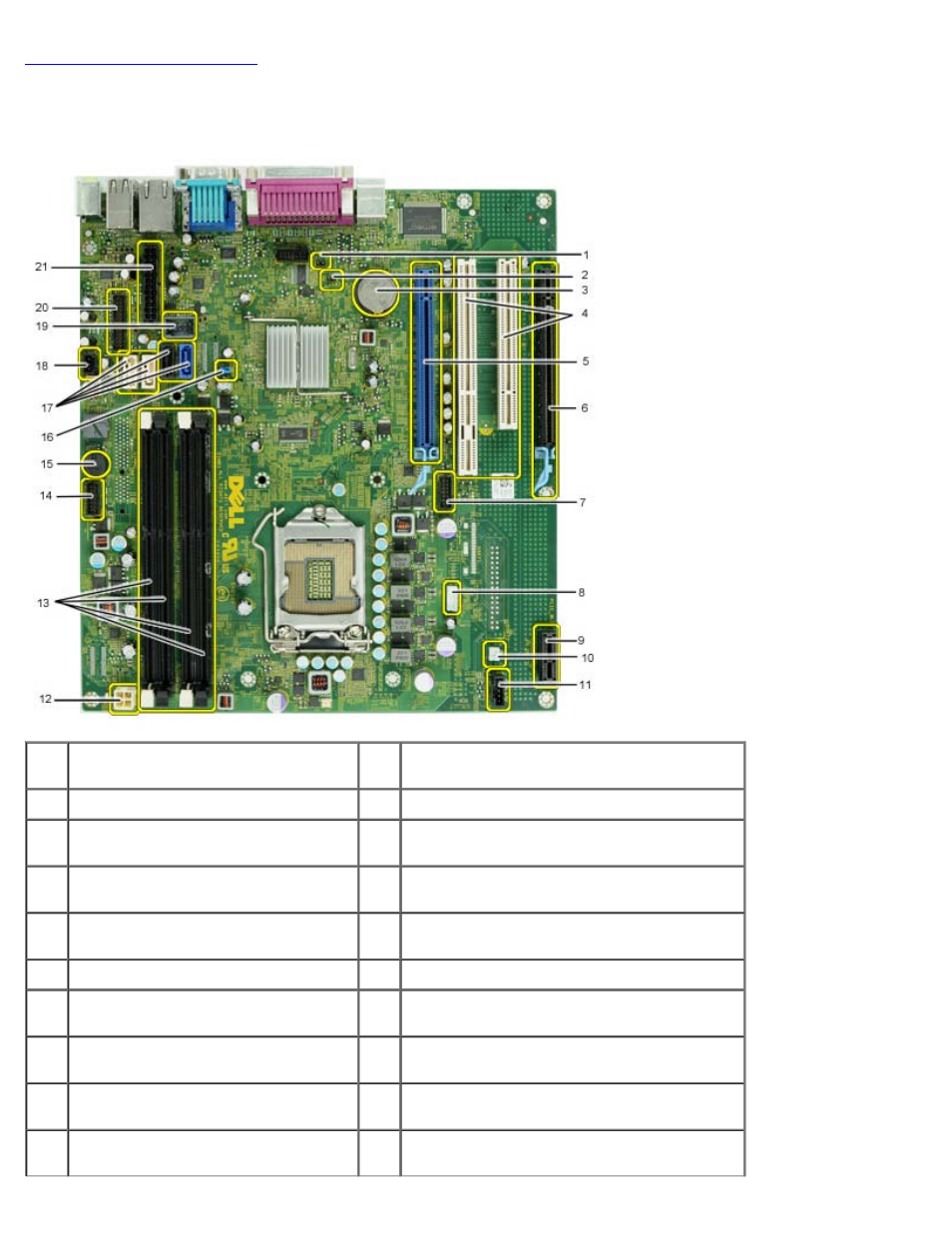

Расположение разъемов на системной плате
Руководство по обслуживанию Dell™ OptiPlex™ 980 — Настольный компьютер
1
перемычка установки режима
обслуживания (Service_Mode)
2
перемычка сброса часов истинного времени
(RTCRST)
3
гнездо батарейки (BATTERY)
4
разъемы плат PCI (SLOT 2 & 3)
5
разъем платы PCI Express x16
(SLOT1)
6
разъем платы PCI Express x16 (с разводкой
по типу x4) (Slot 4)
7
разъем встроенной
последовательной платы (Serial2)
8
разъем динамика (INT_SPKR)
9
разъем платы беспроводной связи
PCI Express x1 (PCIE_WLS1)
10
разъем температурного датчика (THRM3)
11
разъем вентилятора (FAN_CPU)
12
разъем питания (12V POWER)
13
разъемы модулей памяти (DIMM_1-
4)
14
разъем передней панели (FRONTPANEL)
15
встроенное устройство звуковой
сигнализации (BEEP)
16
перемычка установки пароля (PSWD)
17
разъемы дисков и дисководов SATA
(SATA0-3)
18
разъем переключателя датчика вскрытия
корпуса (INTRUDER)
19
внутренний разъем USB (INT_USB)
20
разъем передней панели ввода-вывода
(FIO)
