134
Установка и замена компонентов
b
Подушечками пальцев осторожно раскрывайте металлические фиксаторы, пока плата слегка
не выскочит.
c
Выдвиньте плату мобильной широкополосной сети и извлеките ее из разъема.
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъем и точнее совместите с ним плату.
ПРИМЕЧАНИЕ.
Не вставляйте в слот платы мобильной широкополосной сети плату беспроводной
локальной сети (WLAN).
ВНИМАНИЕ.
На плате мобильной широкополосной сети могут находиться один или два разъема,
в зависимости от заказанного типа платы.
5 Порядок установки платы мобильной широкополосной сети описан ниже.
a
Уложите антенные кабели так, чтобы они не мешали установке платы мобильной
широкополосной сети.
b
Совместите плату с разъемом под углом 45 градусов и нажатием вставьте ее в разъем до щелчка.

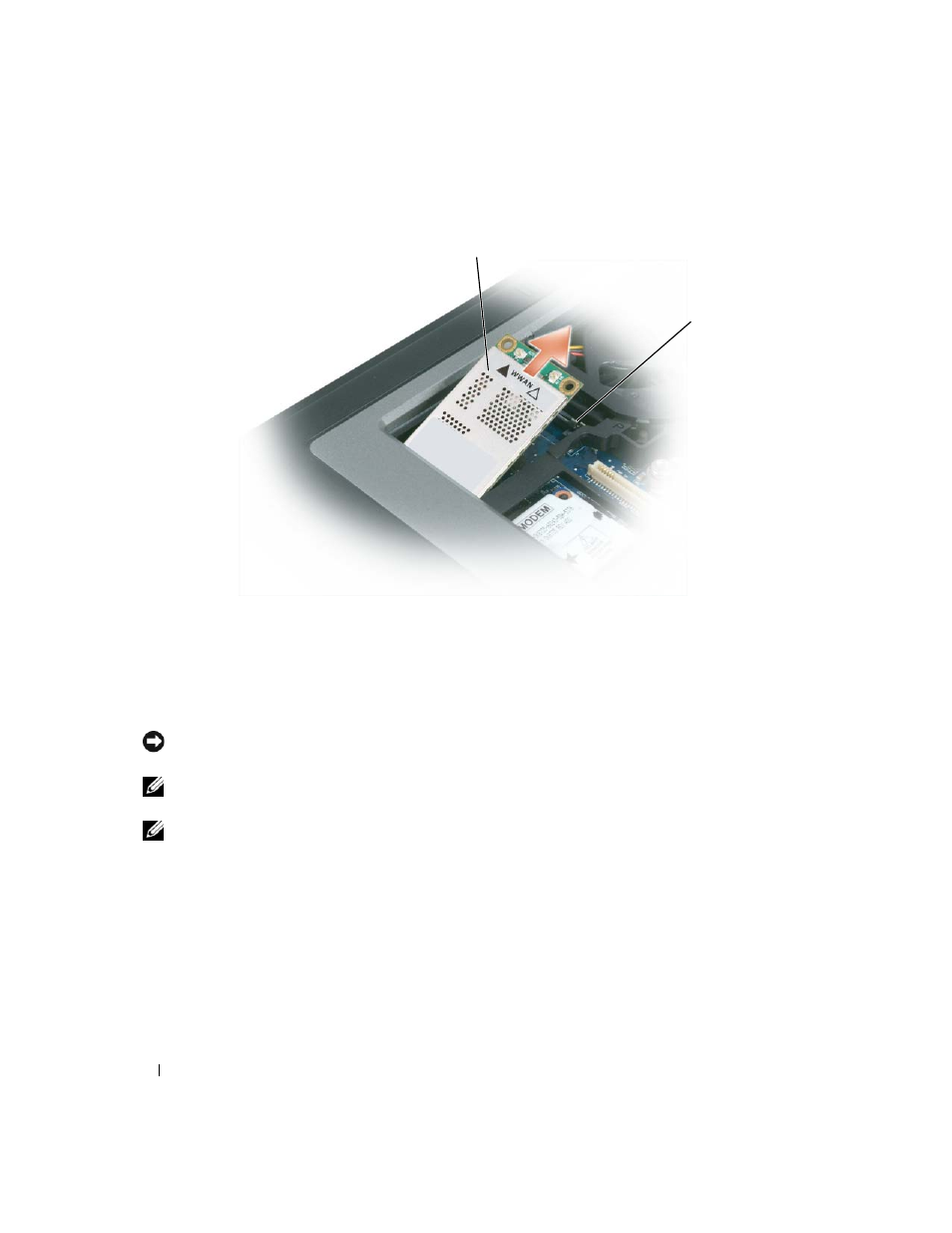

1 плата мобильной
широкополосной сети
2 металлические
защелки (2)
1
2
