8.
Если вы не собираетесь устанавливать дисковод
FlexDock обратно, установите на место металлическую заглушку, если это применимо (см. раздел
Установка металлической заглушки
), и перейдите к
9.
Если вы устанавливаете новый дисковод
FlexDock, выполните следующее:
a.
снимите металлическую заглушку
, если таковая имеется (см. раздел
Установка металлической заглушки
);
b.
снимите заглушку отсека дисковода
FlexDock, если это применимо (см. раздел
Установка заглушки отсека дисковода
c.
извлеките дисковод
FlexDock из упаковки.
10.
Аккуратно вставьте дисковод
FlexDock в соответствующий отсек и задвиньте его до упора.
11.
Подсоедините кабель
USB дисковода FlexDock к разъему (JUSB4 или JUSB5) на системной плате (см. раздел
Компоненты системной платы
).
12.
Подсоедините кабель питания к разъему питания дисковода
FlexDock.
13.
Совместите резьбовые отверстия на дисководе
FlexDock с резьбовыми отверстиями в отсеке FlexDock.
14.
Вверните обратно два винта
, которыми дисковод FlexDock крепится к шасси.
15.
Установите на место переднюю панель
(см. раздел
Установка передней панели
).
16.
Установите на место крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
17.
Подключите компьютер и устройства к электросети и включите их
.
Установка заглушки отсека дисковода
FlexDock
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Снимите переднюю панель
(см. раздел
Установка передней панели
).
4.
Чтобы снять заглушку отсека дисковода
FlexDock, раздвиньте выступы и извлеките заглушку из передней панели.
5.
Чтобы установить заглушку отсека дисковода
FlexDock, совместите заглушку отсека дисковода FlexDock с соответствующим пазом на передней

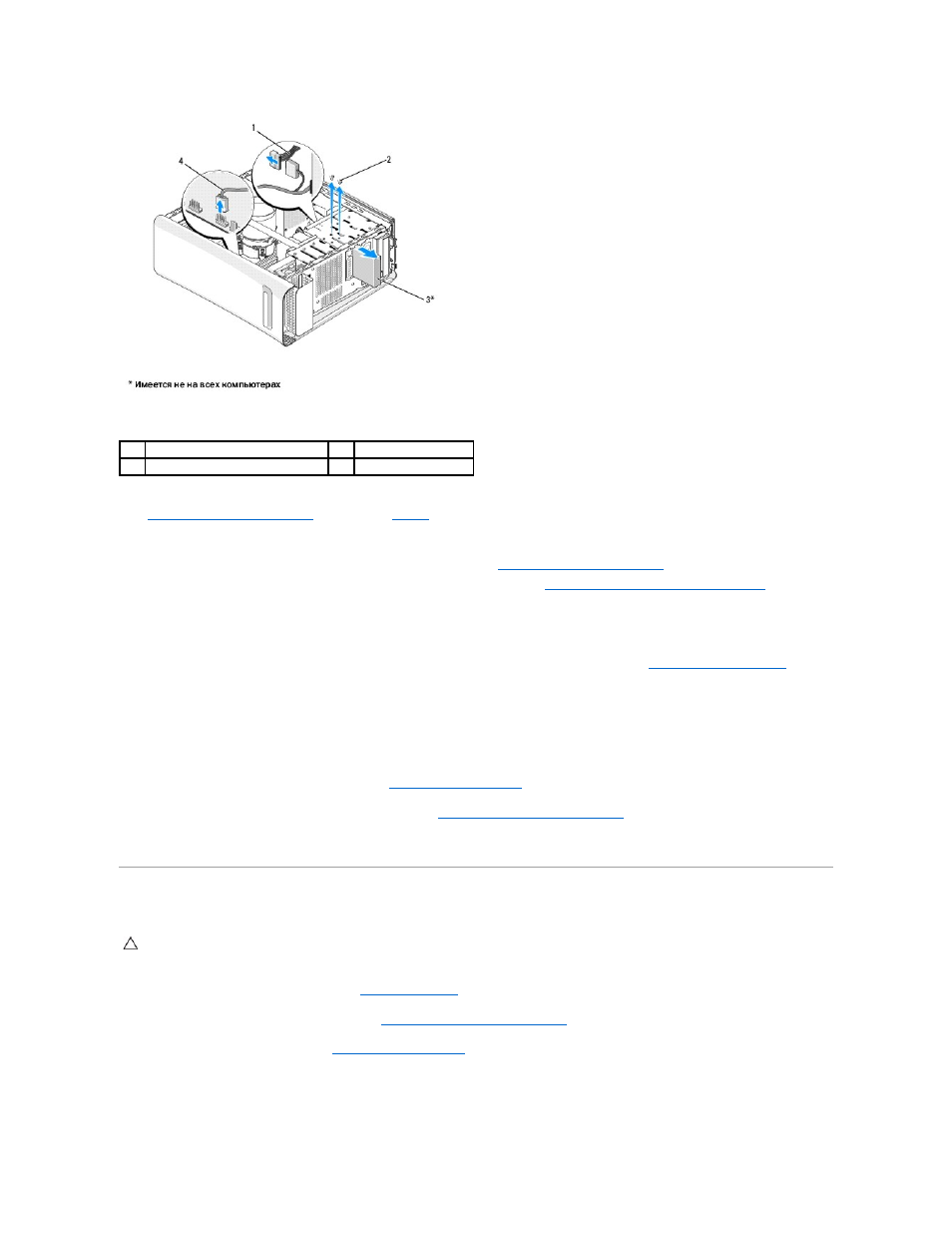

1
кабель питания
2
винты
(2)
3
дисковод
FlexDock
4
кабель
USB
ВНИМАНИЕ
.
В целях соблюдения предписаний ФКС рекомендуется после извлечения из компьютера дисковода
FlexDock устанавливать
заглушку отсека дисковода
FlexDock.
