Dell Studio XPS 435 MT (Late 2008) - Инструкция (Страница 6)

8. При обратной установке существующей платы перейдите к шаг 6 раздела Установка платы PCI Express .
9. Установите заглушку в пустой разъем для платы .
10. Установите фиксирующую скобу платы (см. Установка фиксирующую скобу платы ).
11. Установите на место крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
12. Подключите компьютер и устройства к электросети и включите их .
13. Информацию о завершении процедуры извлечения см . в разделе Конфигурирование компьютера после извлечения или установки платы PCI
Express .
Установка платы PCI Express
1. Выполните процедуры , описанные в разделе Перед установкой .
2. Снимите крышку компьютера (см. раздел Установка крышки корпуса компьютера ).
3. Извлеките винты , крепящие фиксирующую скобу платы.
4. Приподнимите фиксирующую скобу платы и отложите ее в сторону , в безопасное место.
5. Извлеките заглушку , чтобы открыть слот для платы.
6. Подготовьте плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
7. Совместите плату с разъемом .
8. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата полностью встала в слот.

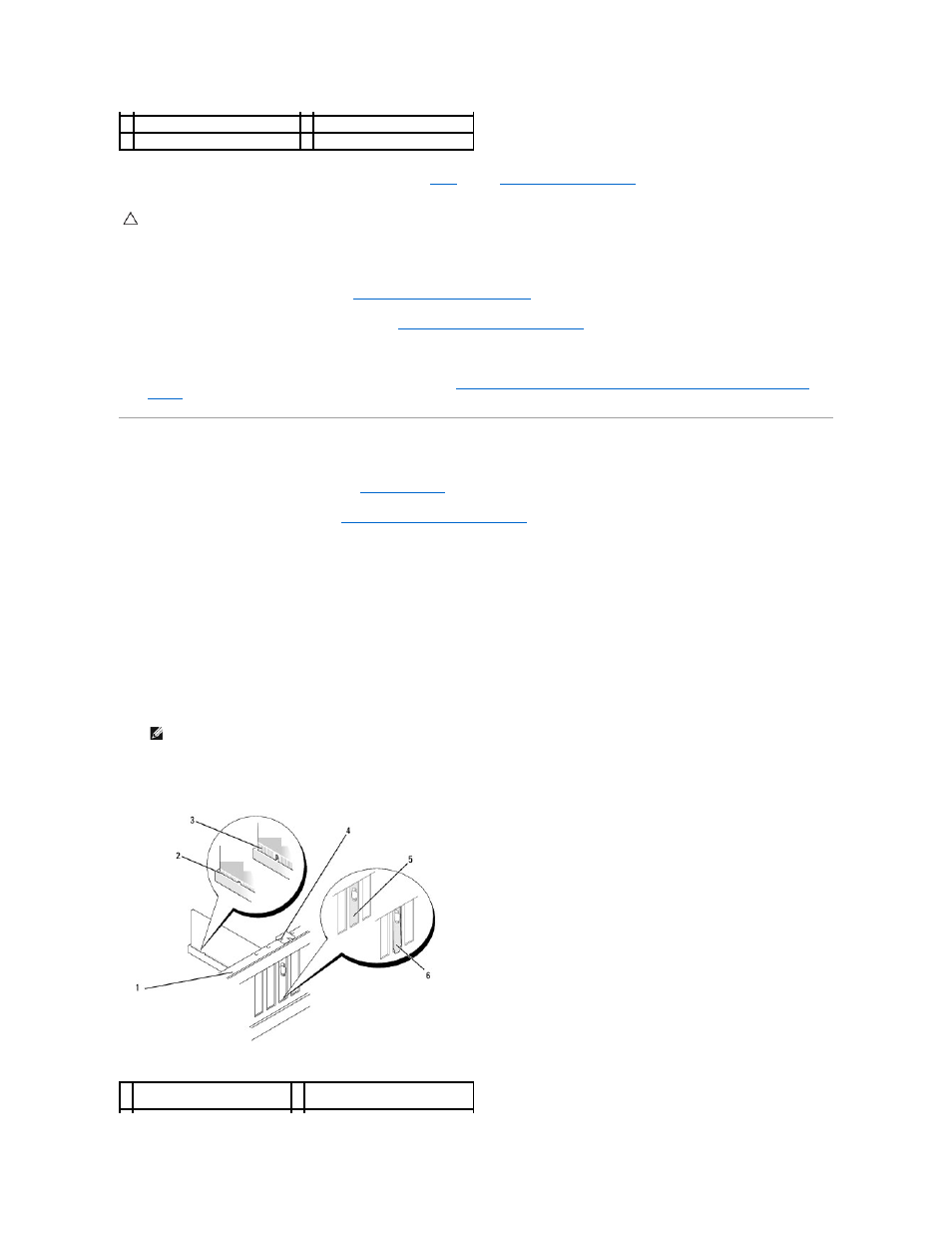

3 плата PCI Express x1 4 слот для платы PCI Express x1
5 слот для платы PCI Express x16
ПРЕДУПРЕЖДЕНИЕ . Установка заглушек в пустые разъемы для плат необходима для соблюдения требований стандарта FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи .
ПРИМЕЧАНИЕ . При установке платы PCI Express в разъем x16 убедитесь, что фиксирующий слот совмещен с фиксирующим выступом.
1 планка крепления
направляющих
2 плата, установленная до конца
