Установка системной платы
Руководство по обслуживанию Dell Studio™ Slim 540s
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Извлеките все платы расширения из системной платы
(см. раздел
Замена платы
(плат) PCI/PCI Express
).
4.
Извлеките процессор
(смотрите раздел
Замена процессора
).
5.
Извлеките модули памяти
(см. раздел
Замена модуля
(или модулей) памяти
) и запишите, какой модуль памяти из какого гнезда был извлечен (для
каждого модуля
), чтобы установить модули памяти в те же гнезда после установки платы.
6.
Отсоедините все кабели от системной платы
.
7.
Извлеките восемь винтов из системной платы
.
8.
Приподнимите и извлеките системную плату
.
9.
Правильно расположите системную плату
, совместив отверстия для винтов на системной плате с отверстиями для винтов на корпусе.
10.
Установите восемь винтов
, которые крепят системную плату к корпусу.
11.
Подсоедините кабели
, которые вы отсоединили от системной платы.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о безопасности см. на главной странице раздела Соответствие нормативным
требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
:
Не выполняйте следующие операции
, если вы не знакомы с процедурами снятия и установки аппаратного оборудования.
Неправильное выполнение этих операций может привести к повреждению системной платы
. Сведения о том, как связаться со службой
технической поддержки компании
Dell, см. в Руководстве по установке.
ПРЕДУПРЕЖДЕНИЕ
:
Радиатор процессора может очень сильно нагреваться при обычной работе
. Прикасаться к радиатору можно только
по прошествии некоторого времени
, необходимого для его остывания.
ВНИМАНИЕ
:
Тщательно запомните
, как проходит и где находится каждый кабель, прежде чем его отсоединять, чтобы вы потом смогли
правильно уложить кабели
. Неправильно проложенные или отсоединенные кабели могут привести к неполадкам компьютера.

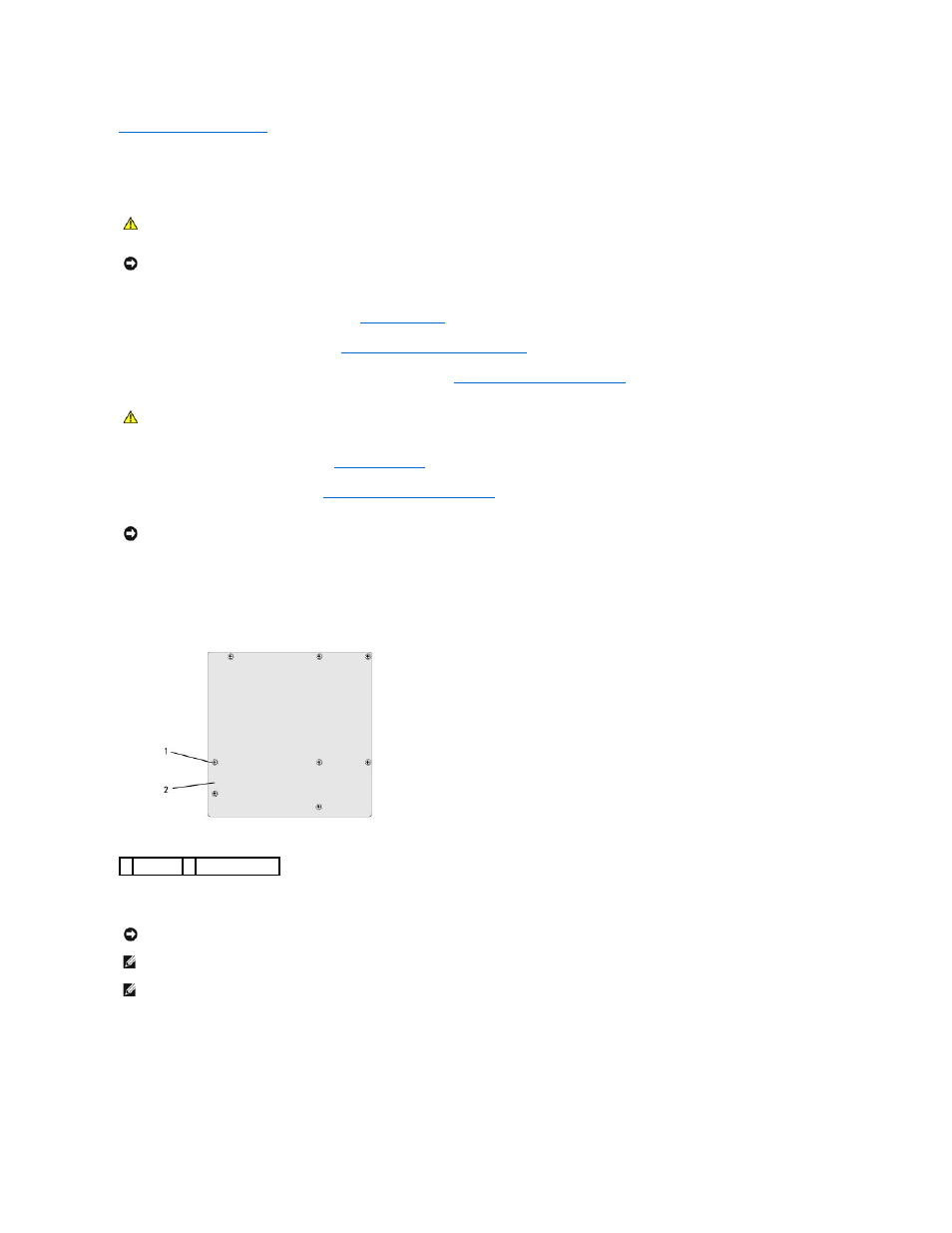

1 винты (8) 2 системная плата
ВНИМАНИЕ
:
При замене системной платы визуально сравните новую системную плату с существующей и убедитесь
, что деталь годится для
использования
.
ПРИМЕЧАНИЕ
:
Расположение некоторых компонентов и разъемов на новой системной плате может отличаться от расположения разъемов на
старой системной плате
.
ПРИМЕЧАНИЕ
:
Настройки перемычки на новых системных платах предварительно установлены изготовителем
.
