Последовательность
действий

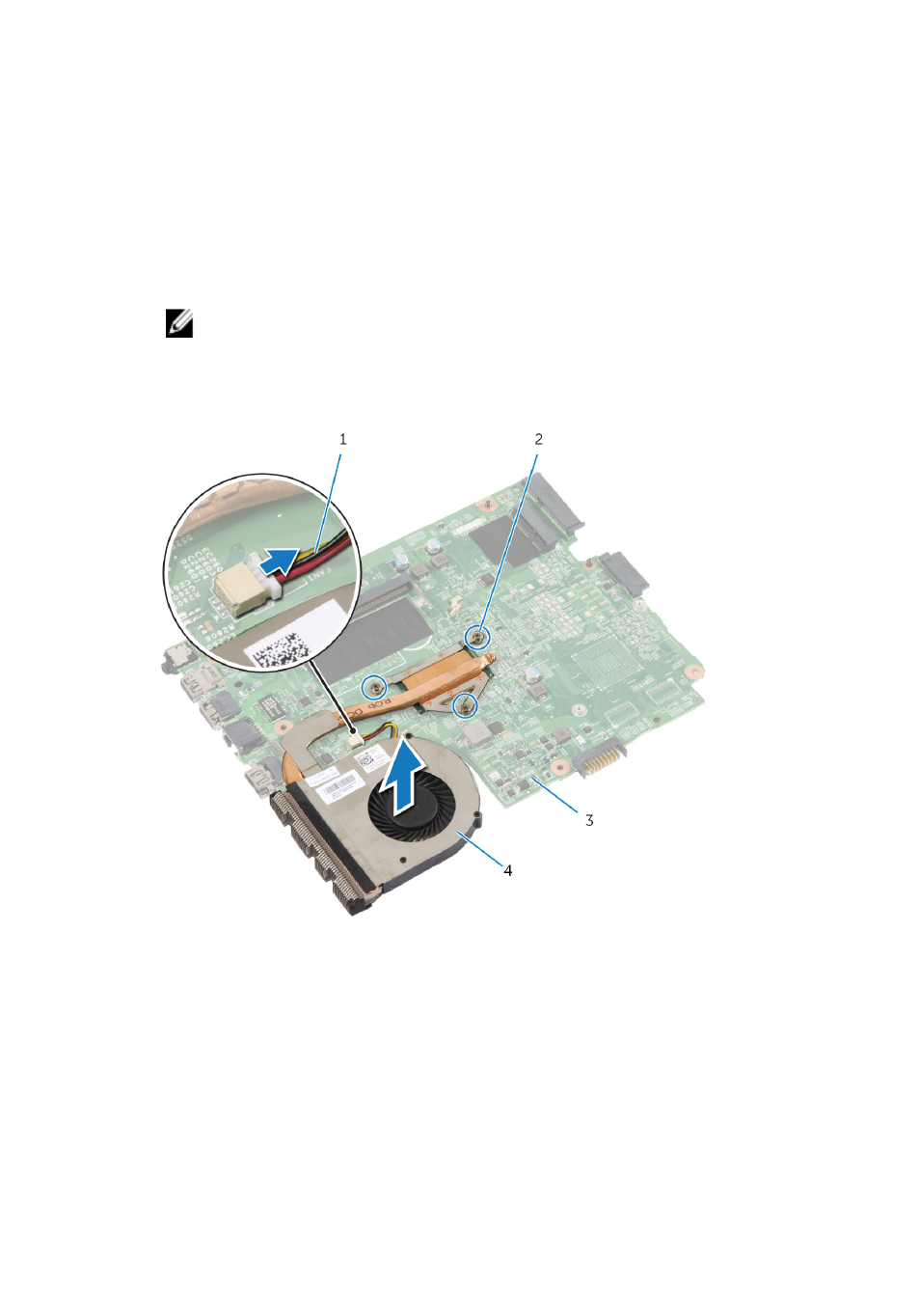

1
Переверните
системную плату в сборе и поместите ее на чистую, ровную
поверхность
.
2 В последовательном порядке (указанном на радиаторе) ослабьте
невыпадающие
винты, которыми радиатор в сборе крепится к системной
плате
.
ПРИМЕЧАНИЕ
: Внешний вид радиатора и количество винтов зависят
от
заказанной конфигурации компьютера.
3 Отсоедините кабель вентилятора от системной платы.
4 Снимите радиатор в сборе с системной платы.
1
кабель
вентилятора
2
невыпадающие
винты (3)
3
системную
плату
4
радиатор
в сборе
74
