| Извлечение
системной
платы
5 Переверните компьютер.
6 Снимите ленту кабеля USB платы.
7 Приподнимите защелку разъема и с помощью язычка отсоедините кабель USB платы от
системной платы.
8 Отсоедините от системной платы кабель динамика.
9 Отсоедините кабель жесткого диска от системной платы.
10 Отсоедините кабель разъема адаптера питания от системной платы.
11 Отсоедините кабель камеры от системной платы.

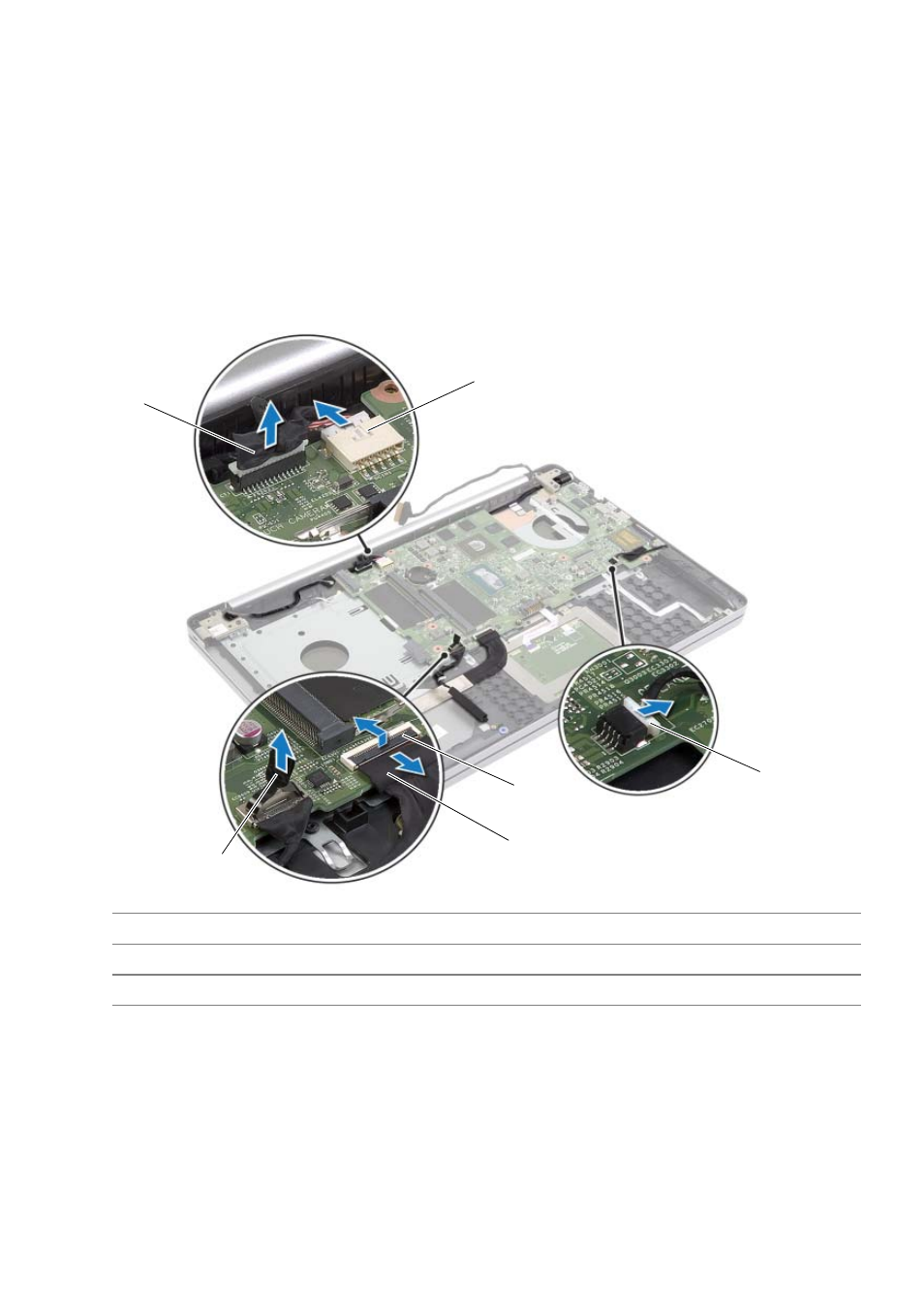

1
кабель порта адаптера питания
2
кабель динамика
3
защелка
4
кабель платы USB
5
кабель жесткого диска
6
кабель камеры
2
5
4
3
6
1
