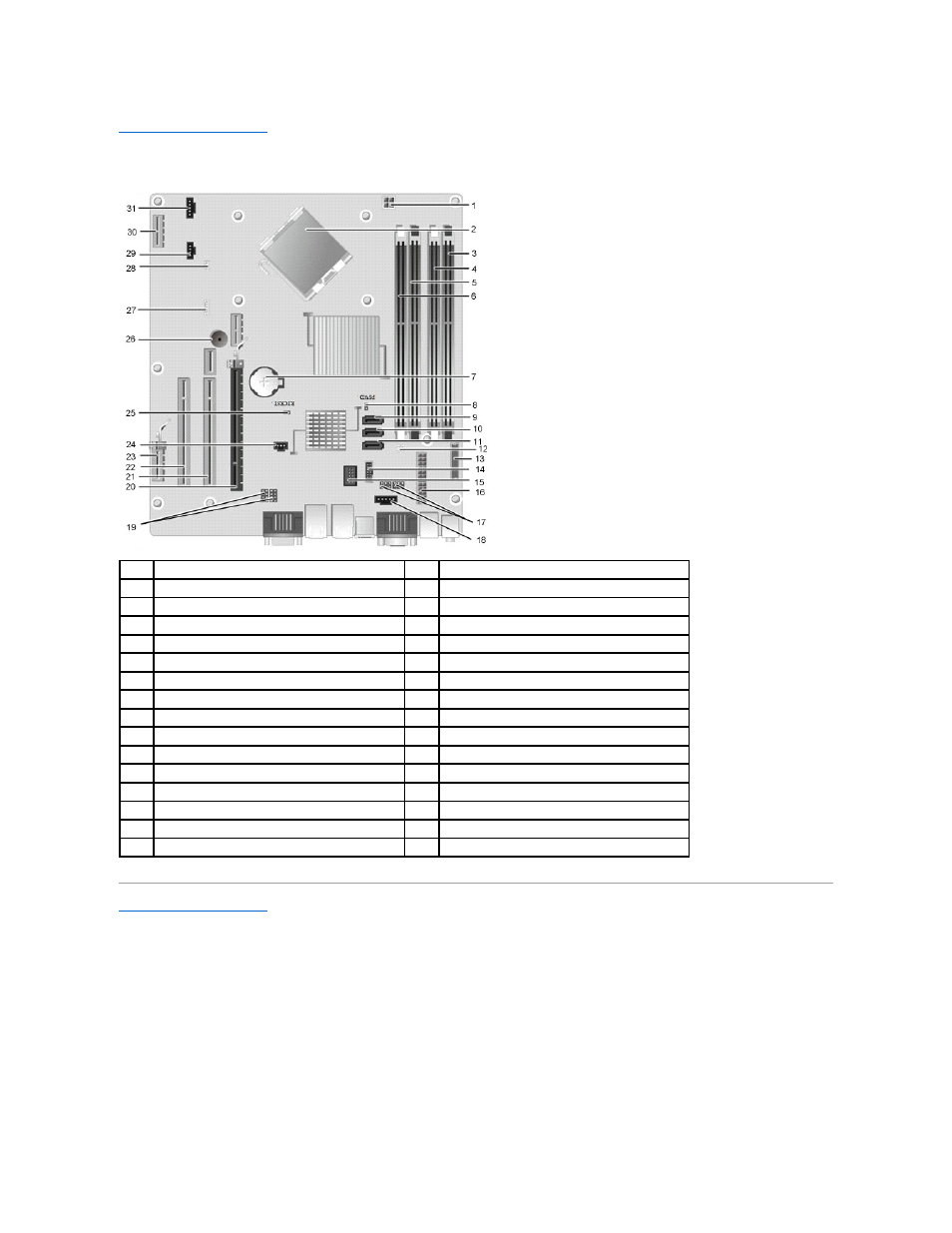

Расположение компонентов системной платы
Руководство по обслуживанию Dell™ OptiPlex™ XE —
Настольный компьютер
Назад на страницу содержания
1
разъем питания процессора
(12VPOWER)
2
гнездо процессора
(CPU)
3
разъем для модулей памяти
(DIMM_4)
4
разъем для модулей памяти
(DIMM_2)
5
разъем для модулей памяти
(DIMM_3)
6
разъем для модулей памяти
(DIMM_1)
7
гнездо батарейки
(BATTERY)
8
перемычка пароля
(PSWD)
9
разъемы дисков
SATA (SATA0)
10
разъемы дисков
SATA (SATA1)
11
разъемы дисков
SATA (SATA2)
12
разъем температурного датчика
(заднего)
13
разъем передней панели
(FRONTPANEL)
14
внешний разъем
USB с собственным питанием
15
внутренний разъем
USB
16
разъем питания
(POWER)
17
перемычка последовательного порта
(J3 и J4)
18
разъем питания
(24V POWER)
19
перемычка последовательного порта
(J1 и J2)
20
разъем
PCI Express x16 (SLOT1)
21
разъем
PCI (SLOT2)
22
разъем
PCI (SLOT3)
23
разъем
PCI Express x1 (SLOT4)
24
разъем детектора вскрытия корпуса
(INTRUDER)
25
перемычка сброса
RTC (RTCRST)
26
внутренний динамик
(SPKR)
27
динамик
(INT_SPKR)
28
разъем температурного датчика
(переднего)
29
разъем вентилятора
(FAN_HDD)
30
разъем
PCI Express x1 (SLOT6)
31
разъем для вентилятора
(FAN_CPU)
