110
Дисплей
9
Снимите экран системной платы. См. раздел «Извлечение экрана
системной платы» на стр. 53.
10
Снимите плату AV. См. раздел «Снятие аудио/видеокарты (AV)» на
стр. 43.
11
Снимите вентилятор радиатора процессора. См. раздел «Снятие
вентилятора радиатора процессора» на стр. 75.
12
Запишите, каким образом были подключены и размещены кабели
камеры, кабели платы управления сенсорным экраном, кабель
подсветки и кабель LVDS.
ПРИМЕЧАНИЕ.
Расположение разъема LVDS зависит от конфигурации
компьютера.
13

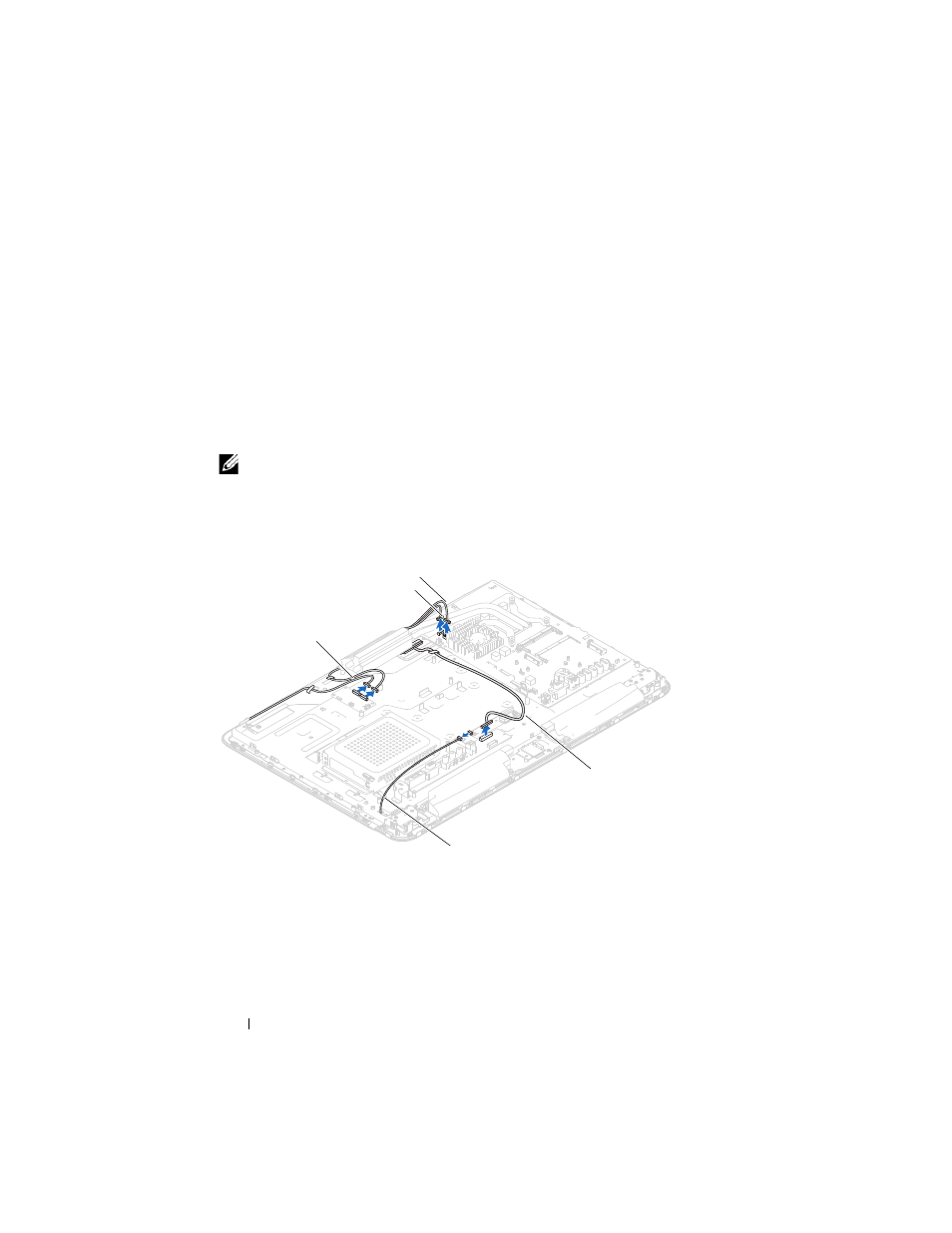

Отсоедините кабели от разъемов на системной плате, плате управления
сенсорным экраном, плате AV и плате преобразователя.
1 кабели платы управления
сенсорным экраном (опция) (2 шт.) 2 кабель камеры
3
кабель приемника ИК сигналов
(опция)
4
кабель LVDS
5 кабель подсветки
5
2
1
4
3
