Снятие
вентилятора |
27

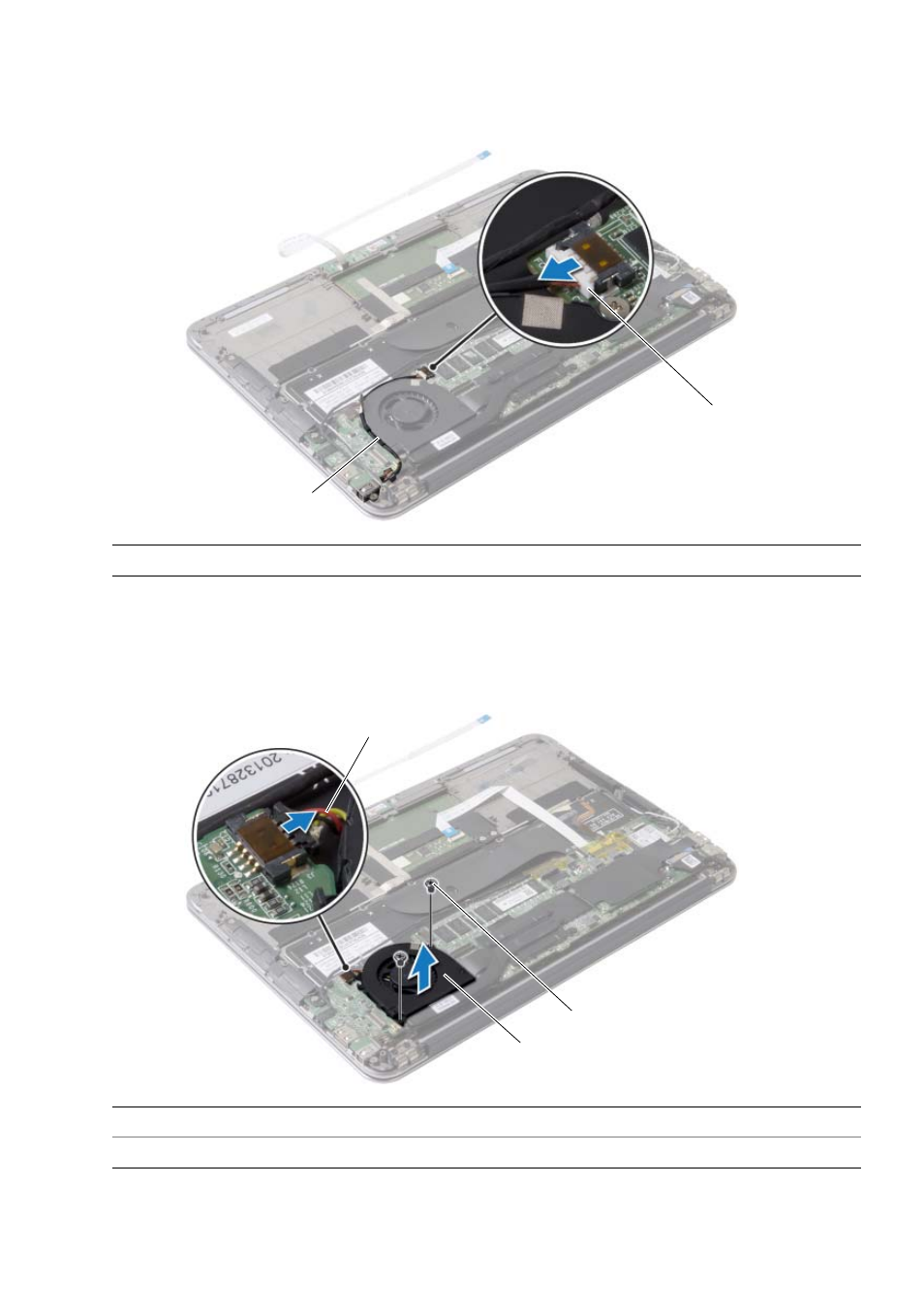

2 Отсоедините кабель разъема адаптера питания от системной платы.
3 Освободите кабель порта адаптера питания из направляющих на вентиляторе.
4 Отсоедините кабель вентилятора от разъема платы ввода вывода.
5 Выверните винты, которыми вентилятор крепится к упору для рук в сборе.
6 Снимите вентилятор с упора для рук в сборе.
1
направляющие желобки
2
кабель порта адаптера питания
1
кабель вентилятора
2
винты (2)
3
вентилятор
1
2
1
2
3
