После работы с компьютером
Завершив процедуры замены
, не забудьте подсоединить внешние устройства, платы, кабели и т. д., прежде чем включать компьютер.
1.
Установите крышку корпуса
(см. раздел
Установка крышки компьютера
).
2.
Подсоедините к компьютеру все телефонные и сетевые кабели
.
3.
Подключите компьютер и все внешние устройства к электросети
.
4.
Включите компьютер
.
5.
С помощью программы
Dell Diagnostics проверьте работу компьютера. Сведения о запуске программы Dell Diagnostics см. в Руководстве по
установке и кратком справочнике
.
Назад на страницу содержания

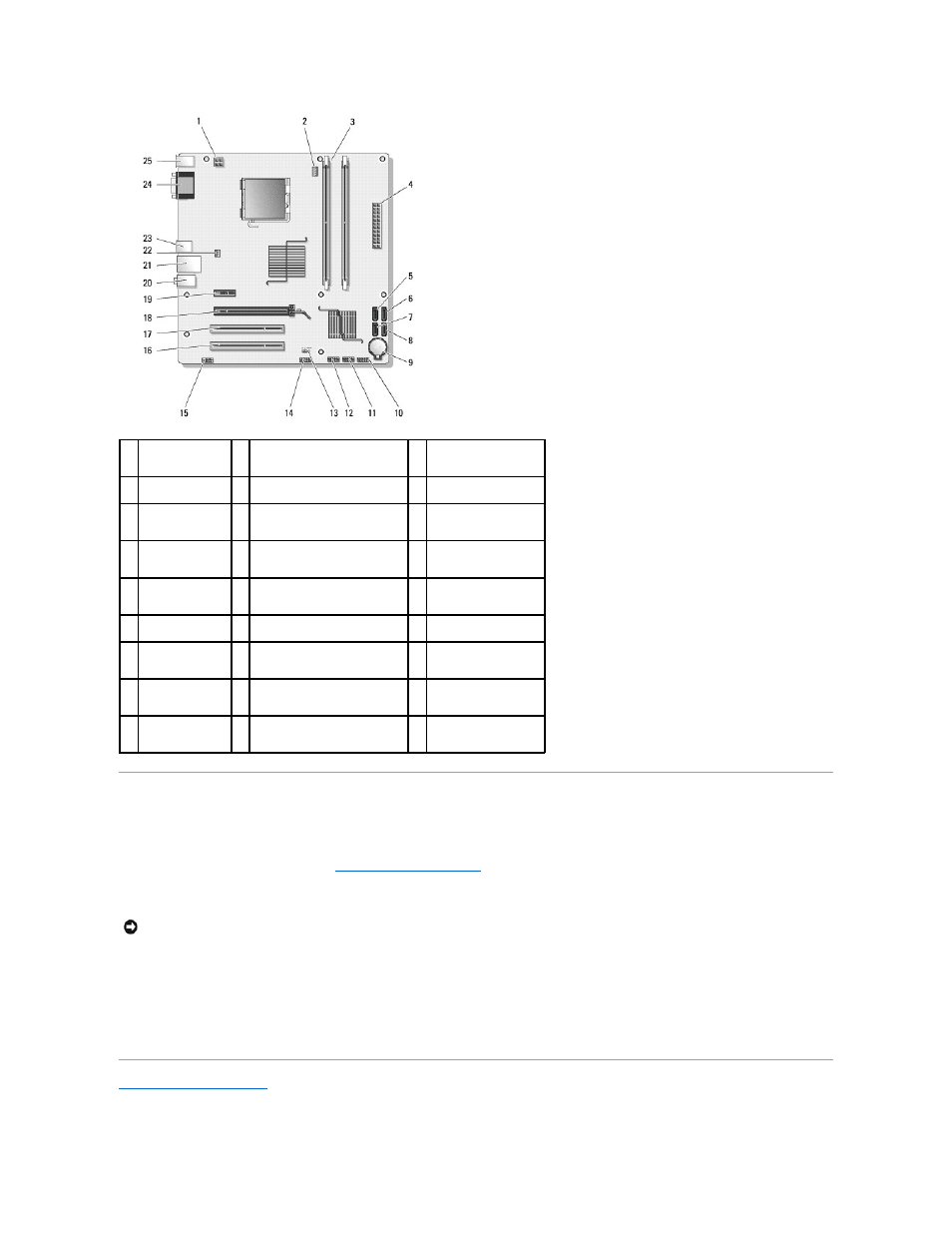

1
разъем питания
(PWR2)
2
питание блока
радиатора
/вентилятора
процессора
3
разъемы модуля памяти
(2)
4
основной разъем
питания
(PWR1)
5
разъем диска
SATA (SATA2)
6
разъем диска
SATA
(SATA1)
7
разъем диска
SATA (SATA3)
8
разъем диска с
последовательным
интерфейсом
serial ATA (SATA0)
9
гнездо аккумулятора
10 разъем ввода-
вывода на
передней панели
11 разъем USB1 системной платы
(на передней панели ввода-
вывода
)
12 разъем USB2 системной
платы
(на передней
панели ввода
-вывода)
13 перемычка CMOS
(CLEAR CMOS)
14 разъем системной платы USB3
15 аудиоразъем (AUDIO1)
(на передней панели
ввода
-вывода)
16 разъем PCI (PCI 1) 17 разъем PCI (PCI2)
18 разъем PCI Express x16
(PCIE_X16)
19 разъем PCI
Express x1
(PCIE_X1)
20 аудиоразъемы
21 один сетевой порт и
два порта
USB
22 питание
вентилятора в
корпусе
23 порты USB (2)
24 видеоразъем (VGA)
25 разъемы PS/2 для
мыши и
клавиатуры
ВНИМАНИЕ
:
Сначала подсоедините сетевой кабель к сетевому устройству
, затем к компьютеру.
