Установка и замена компонентов
141
4
Если плата мобильной широкополосной сети еще не установлена, перейдите к шагу 5. При замене
платы мобильной широкополосной сети извлеките старую плату:
a
Отсоедините от платы мобильной широкополосной сети все кабели.
b
Подушечками пальцев осторожно раскрывайте металлические фиксаторы, пока плата слегка
не выскочит.
c
Выдвиньте плату мобильной широкополосной сети и извлеките ее из разъема.
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъем и точнее совместите с ним плату.
ПРИМЕЧАНИЕ.
Не вставляйте в слот платы мобильной широкополосной сети плату беспроводной
локальной сети (WLAN).
ВНИМАНИЕ.
На мобильной широкополосной плате могут находиться один или два разъема,
в зависимости от типа заказанной платы.
5
Порядок установки платы мобильной широкополосной сети описан ниже.
a
Уложите антенные кабели так, чтобы они не мешали установке платы мобильной
широкополосной сети.
b
Совместите плату с разъемом под углом 45 градусов и нажатием вставьте ее в разъем до щелчка.

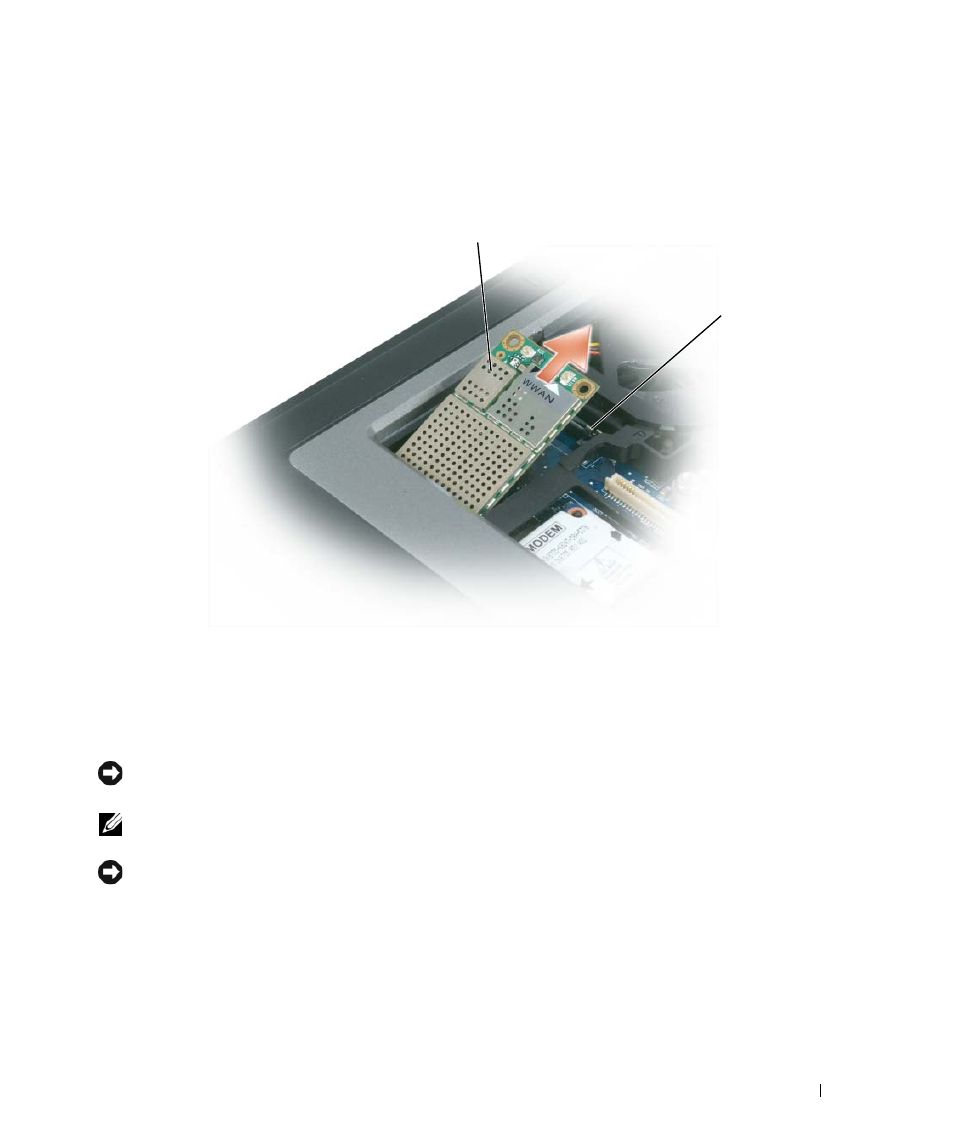

1
плата мобильной широкополосной сети
2
металлические защелки (2)
1
2
