Dell Inspiron 20 (3048, Early 2014) - Инструкция (Страница 77)

Последовательность действий

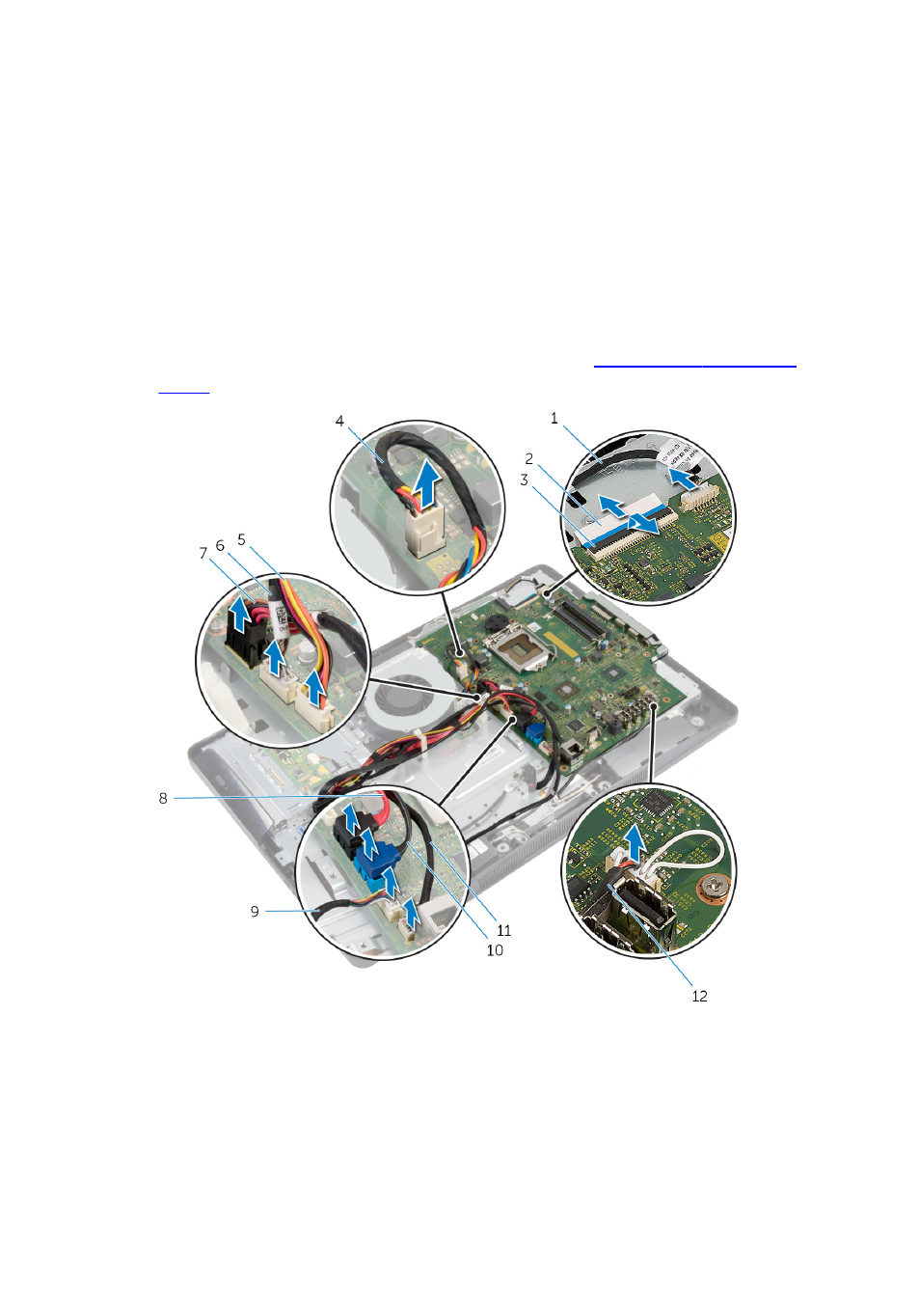

1 Приподнимите защелку разъема и отсоедините кабель дисплея от системной
платы .
2 Отсоедините кабель вентилятора, кабель порта адаптера питания, кабель
панели преобразователя, кабель питания жесткого диска и кабель питания
оптического дисковода, кабель оптического дисковода, кабель жесткого
диска , кабель платы кнопок контроля, кабель платы сенсорного контроля
(дополнительно), кабель динамика и кабель камеры от системной платы.
Дополнительную
информацию смотрите в разделе Компоненты системной
платы .
1 кабель камеры 2 кабель дисплея
3 защелка разъема 4 кабель вентилятора
5 кабель питания жесткого
диска и кабель питания
оптического дисковода
6 кабель платы
преобразователя
77
