Страница 43: Дисплея, Последовательность действий
Дисплей
в
сборе |
43
5 Переверните
панель
дисплея
и
положите
ее
на
чистую
поверхность
.
6 Выверните
винты
,
которыми
скобы
панели
дисплея
крепятся
к
панели
дисплея
.
7 Снимите
скобы
панели
дисплея
с
панели
дисплея
.
Установка
панели
дисплея
Последовательность
действий
1 Выровняйте
отверстия
для
винтов
на
скобе
панели
дисплея
с
отверстиями
для
винтов
на
панели
дисплея
и
установите
винты
таким
образом
,
чтобы
зафиксировать
скобу
панели
дисплея
на
панели
дисплея
.
2 Переверните
панель
дисплея
.
3 Прикрепите
кабель
дисплея
к
тыльной
части
панели
дисплея
.
4 Подсоедините
кабель
дисплея
к
разъему
платы
дисплея
и
закрепите
его
лентой
.
5 Выровняйте
отверстия
для
винтов
на
панели
дисплея
с
отверстиями
для
винтов
на
крышке
дисплея
и
установите
винты
таким
образом
,
чтобы
зафиксировать
панель
дисплея
на
крышке
дисплея
.

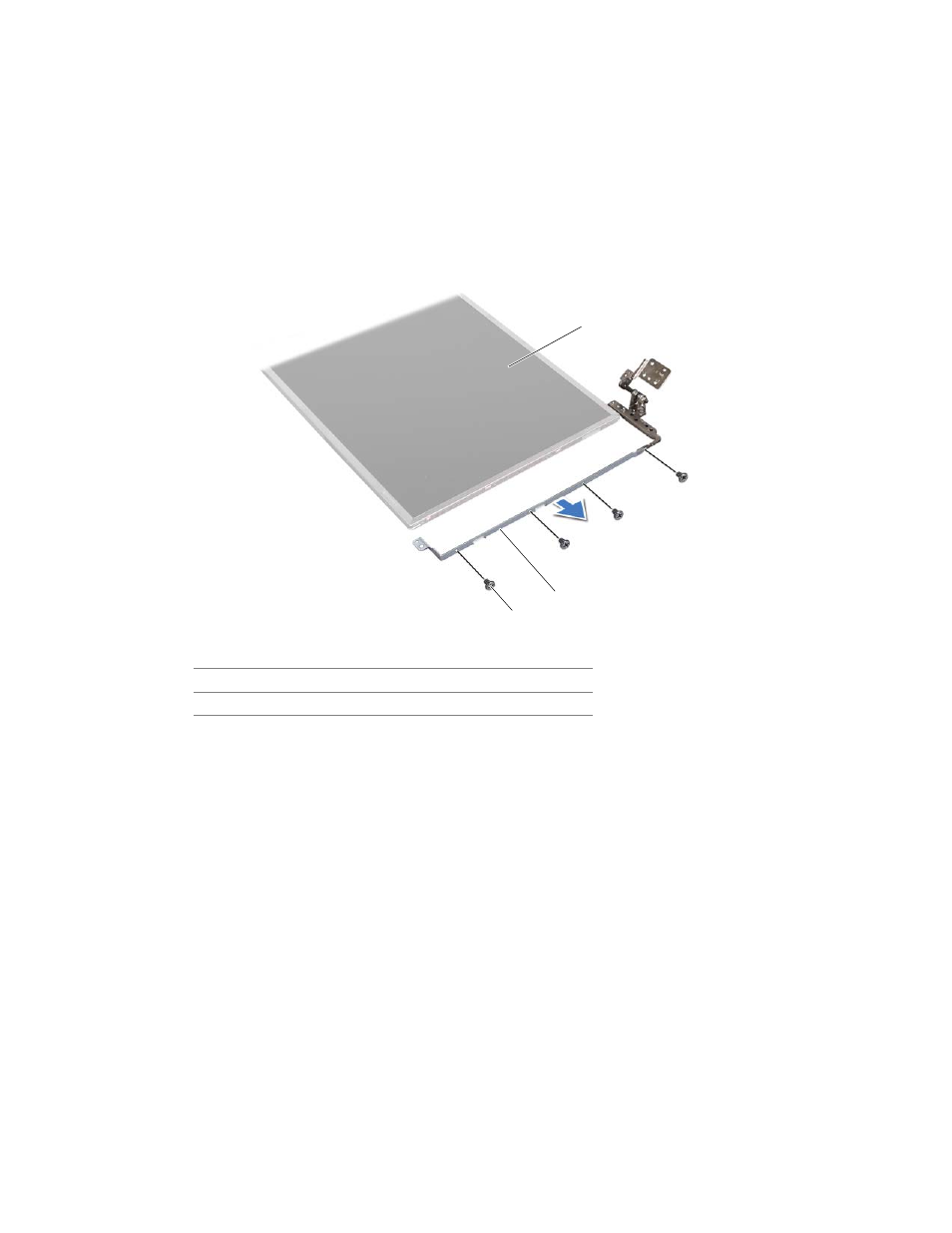

1 винты
(8)
2 скобы
панели
дисплея
(2)
3 панель
дисплея
1
2
3
