ПРИМЕЧАНИЕ
: Вторая кнопка выдвижения лотков дисководов CD/DVD действует, только если в
компьютер
установлен второй дисковод CD/DVD.
Задняя
панель

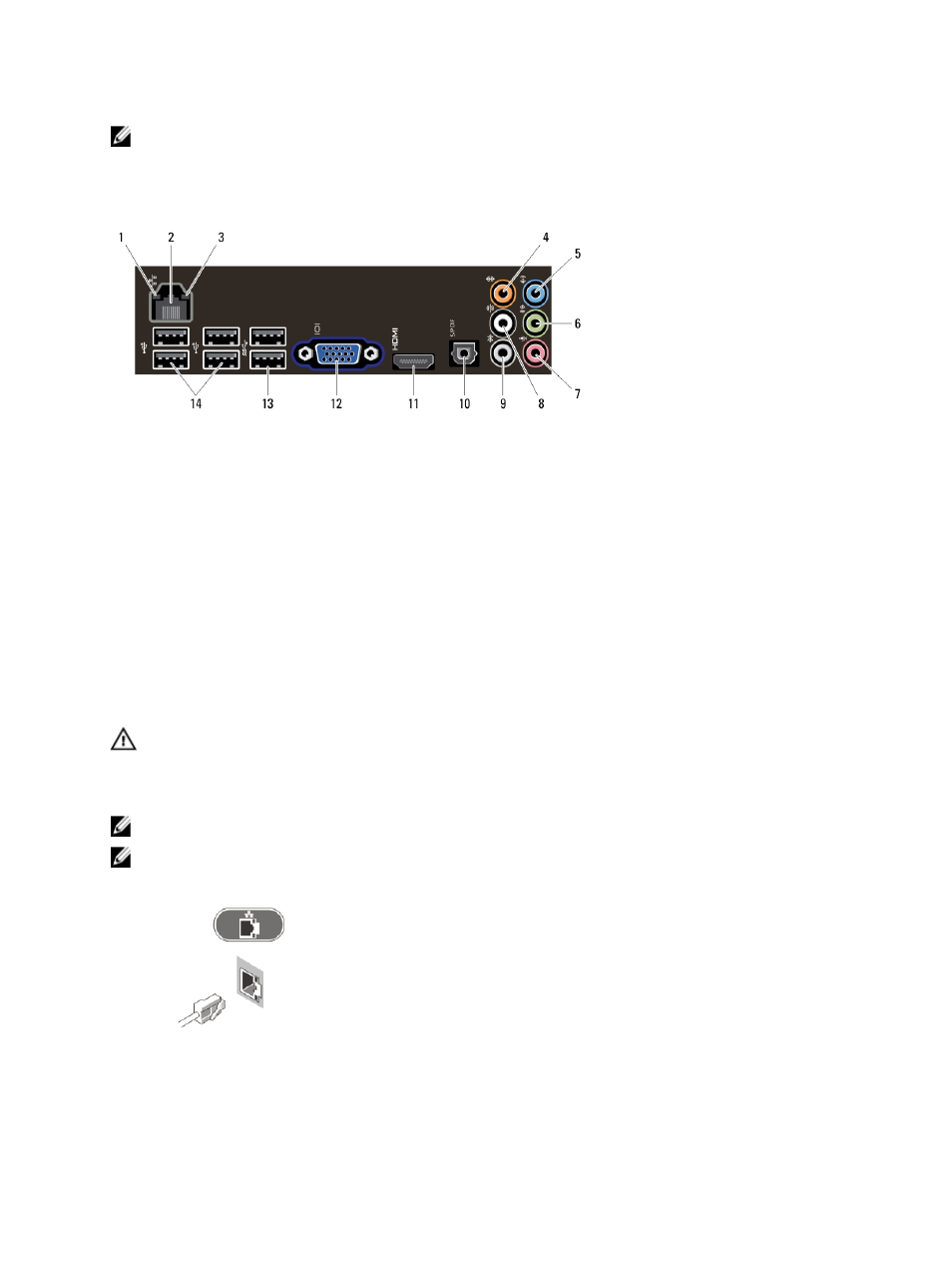

Рисунок
2. Задняя панель
1. индикатор работоспособности связи
2. разъем сетевого адаптера
3. индикатор работы сети
4. разъем центрального динамика/сабвуфера
5. разъем линейного входа
6. разъем линейного выхода для передних левого и
правого
динамиков
7. разъем для микрофона
8. разъем задних левого и правого динамиков
объемного
звучания
9. разъем боковых левого и правого динамиков
объемного
звучания
10. разъем S/PDIF
11. разъем HDMI
12. разъем VGA
13. разъемы USB 3.0 (2)
14. разъемы USB 2.0 (4)
Быстрая
настройка
ПРЕДУПРЕЖДЕНИЕ
: Перед тем как приступить к выполнению операций данного раздела,
ознакомьтесь
с указаниями по технике безопасности, прилагаемыми к компьютеру.
Дополнительные
сведения о рекомендуемых правилах техники безопасности можно посмотреть на
веб
-узле www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
: Некоторые устройства могут не входить в комплект поставки, если вы их не заказали.
ПРИМЕЧАНИЕ
: Некоторые кабели могут не входить в комплект поставки компьютера.
1.
Подсоедините
сетевой кабель (заказывается дополнительно).
Рисунок
3. Сетевое подключение
2.
Подсоедините
телефонный кабель (заказывается дополнительно).
