Платы PCI и PCI Express
Dell™ Inspiron™ 580 Руководство по обслуживанию
Снятие фиксирующей скобы платы
Установка фиксирующей скобы платы
Настройка компьютера после извлечения или установки платы
Снятие фиксирующей скобы платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Выверните винт
, которым фиксирующая скоба платы крепится к корпусу.
4.
Приподнимите фиксирующую скобу платы и отложите ее в сторону
, в безопасное место.
Установка фиксирующей скобы платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите фиксирующую скобу платы
, убедившись в соблюдении следующих условий:
l
Направляющий зажим совмещен с направляющей выемкой
.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как
открывать корпус
.
ПРЕДУПРЕЖДЕНИЕ
.
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель,
заглушки передней панели и т
. п.).
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.

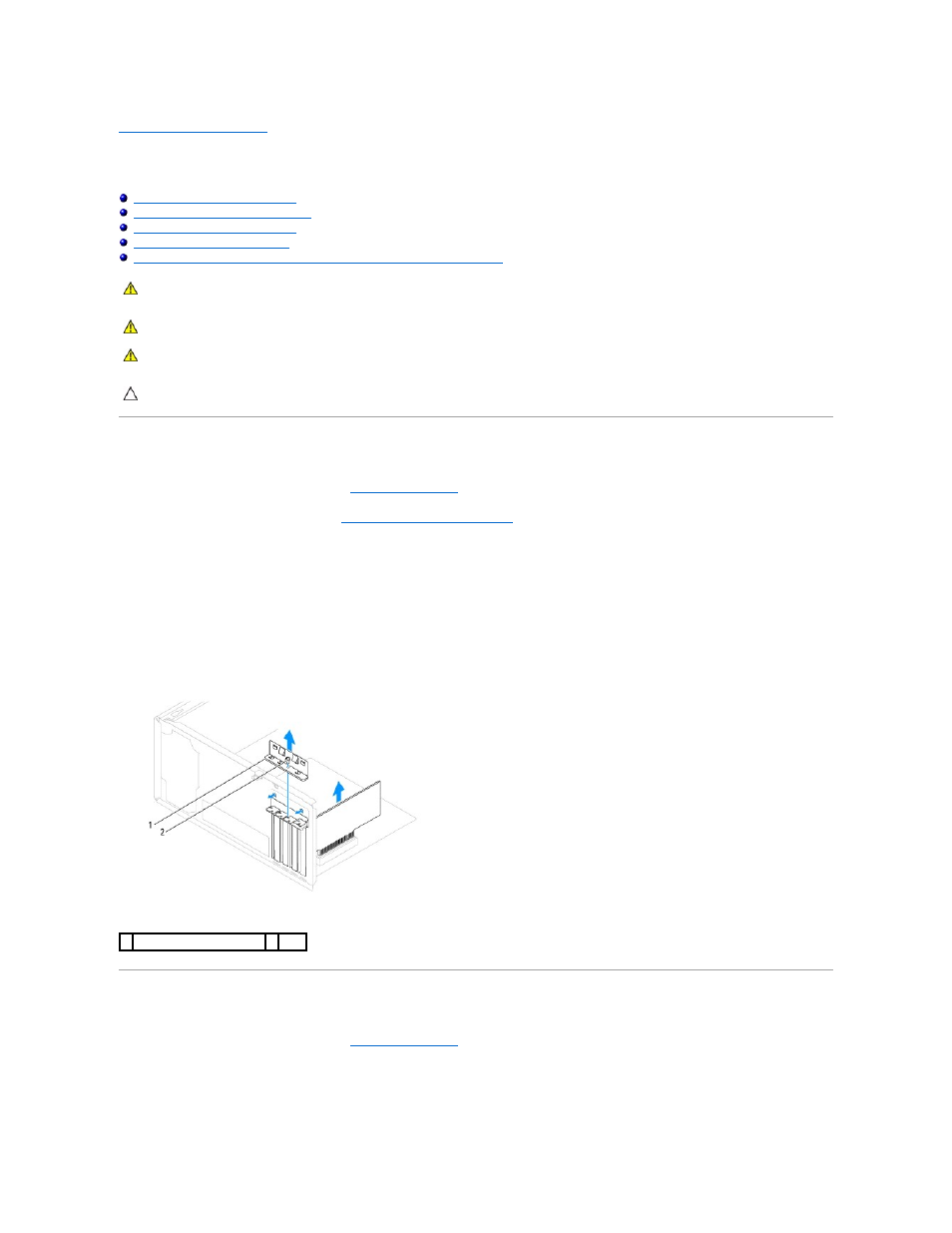

1 фиксирующая скоба платы 2 винт
