Установка
вентилятора корпуса
1.
Поместите
системные вентиляторы в блок системного вентилятора и установите изолирующие втулки.
2.
Установите
системный вентилятор в корпус.
3.
Заверните
винты, чтобы прикрепить вентиляторный блок к корпусу.
4.
Подсоедините
кабели системного вентилятора к соответствующим разъемам на системной плате.
5.
Вытяните
кабели системного вентилятора через отверстие в модуле системного вентилятора в направлении
системной
платы.
6.
Установите
дефлектор воздуха в соответсвующий слот на компьютере и вставьте защелки.
7.
Заверните
винты, которыми крепится отсек для дисков.
8.
Установите
на место металлическую пластину и заверните винт, которым она крепится к системному
вентилятору
.
9.
Проложите
и подсоедините кабель системной платы к соответствующему разъему.
10. Установите:
a) оптический дисковод
b) жесткий диск
c) воздуховод (если имеется)
d) плату PCI
e) датчик вскрытия корпуса
f) крышку
11. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы блока питания
1.
Выполните
процедуры, приведенные в разделе Перед
началом
работы
с
компьютером
.
2.
Снимите
крышку.

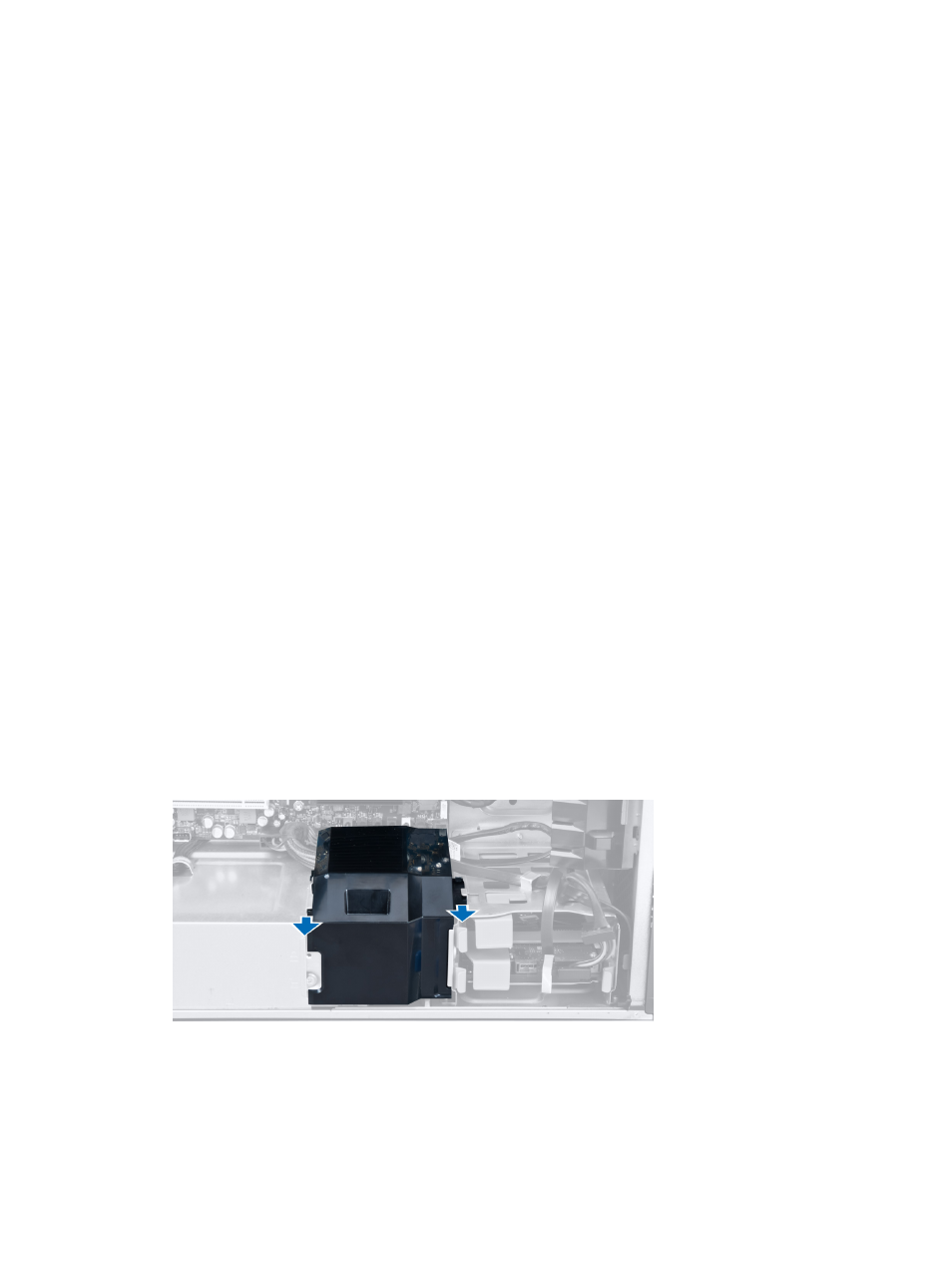

3.
Выдвиньте
крышку дефлектора из слота в сторону передней части компьютера.
4.
Извлеките
крышку дефлектора из компьютера.
32
