Инструкция по эксплуатации Dell Studio XPS 7100 (Mid 2010)
Страница 48
Назад на страницу содержания
1

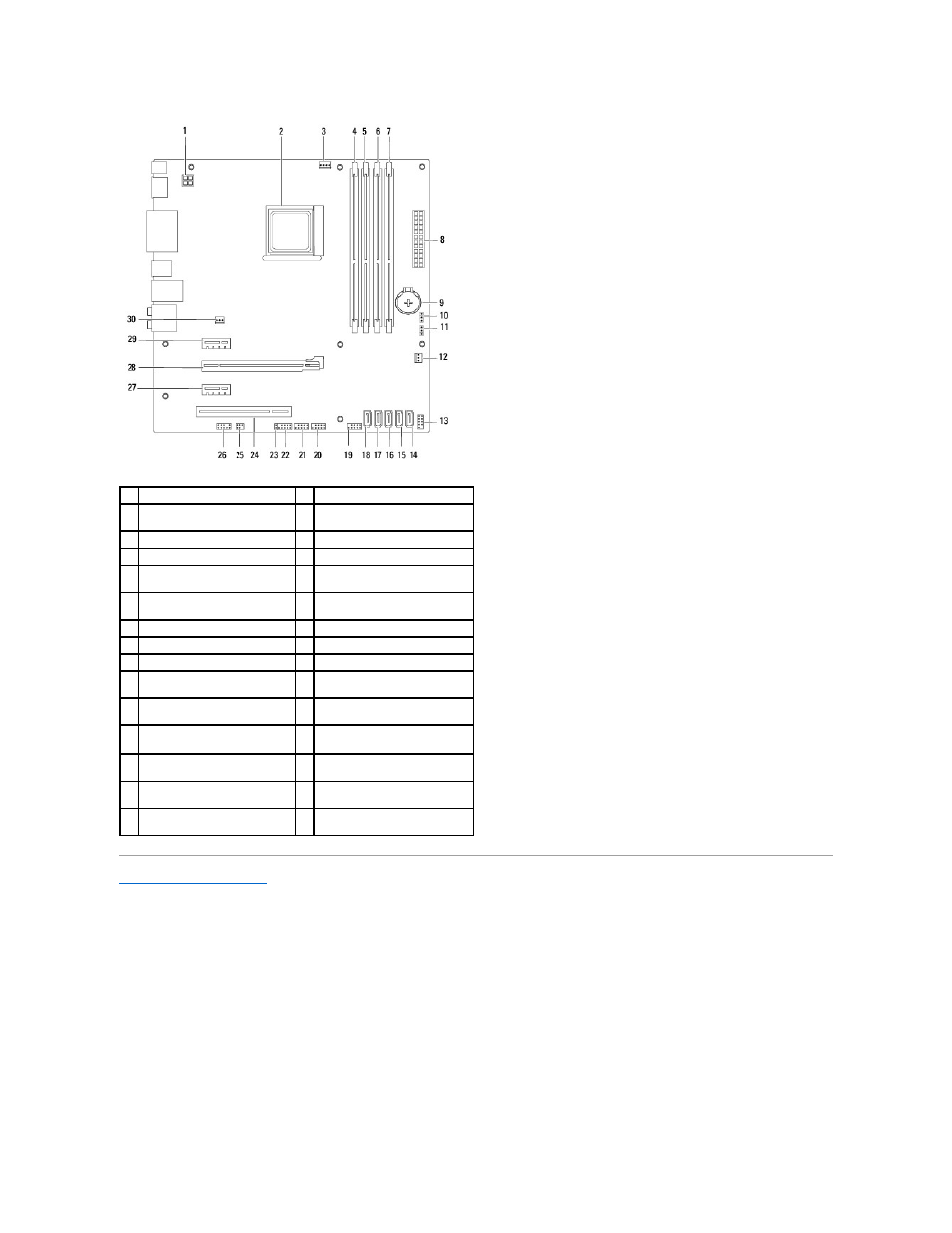

разъем питания
(PWR2)
2
гнездо процессора
3
разъем вентилятора
процессора
(CPU_FAN1)
4
разъем модуля памяти
(DIMM4)
5
разъем модуля памяти
(DIMM3)
6
разъем модуля памяти
(DIMM2)
7
разъем модуля памяти
(DIMM1)
8
главный разъем питания
(PWR1)
9
гнездо батарейки
(BAT1)
10 перемычка сброса пароля
(PSWD1)
11 перемычка сброса КМОП-схемы
(CLR_CMOS1)
12 разъем вентилятора корпуса
(SYS_FAN 2)
13 разъем кнопки питания (FP1)
14 разъем SATA (SATA1)
15 разъем SATA (SATA2)
16 разъем SATA (SATA3)
17 разъем SATA (SATA4)
18 разъем SATA (SATA5)
19 разъем USB на передней
панели
(F_USB1)
20 разъем USB на передней панели
(F_USB2)
21 разъем USB на передней
панели
(F_USB3)
22 разъем USB на передней панели
(F_USB4)
23 разъем питания платы
Bluetooth
®
(PWRSW1)
24 слот платы PCI (PCI1)
25 разъем S/PDIF (SPDIF_OUT1)
26 аудиоразъем на передней
панели
(F_AUDIO1)
27 слот платы PCI Express x1 (PCI-
EX1_2)
28 слот платы PCI Express x16 (PCI-
EX16_1)
29 слот платы PCI Express x1 (PCI-
EX1_1)
30 разъем вентилятора корпуса
(SYS_FAN 1)
