1. оптический дисковод
2. кнопка открытия лотка оптического дисковода
3. кнопка питания, индикатор питания
4. разъемы USB 2.0 (2)
5. разъемы USB 3.0 (2)
6. разъем для микрофона
7. разъем для наушников
8. индикатор работы диска 9. проушина для навесного замка
10. гнездо защитного троса
11. разъем питания
12. диагностический индикатор блока питания
13. кнопка диагностики блока питания
14. разъемы на задней панели
15. слоты для плат расширения (2)
Малый форм-фактор — задняя панель

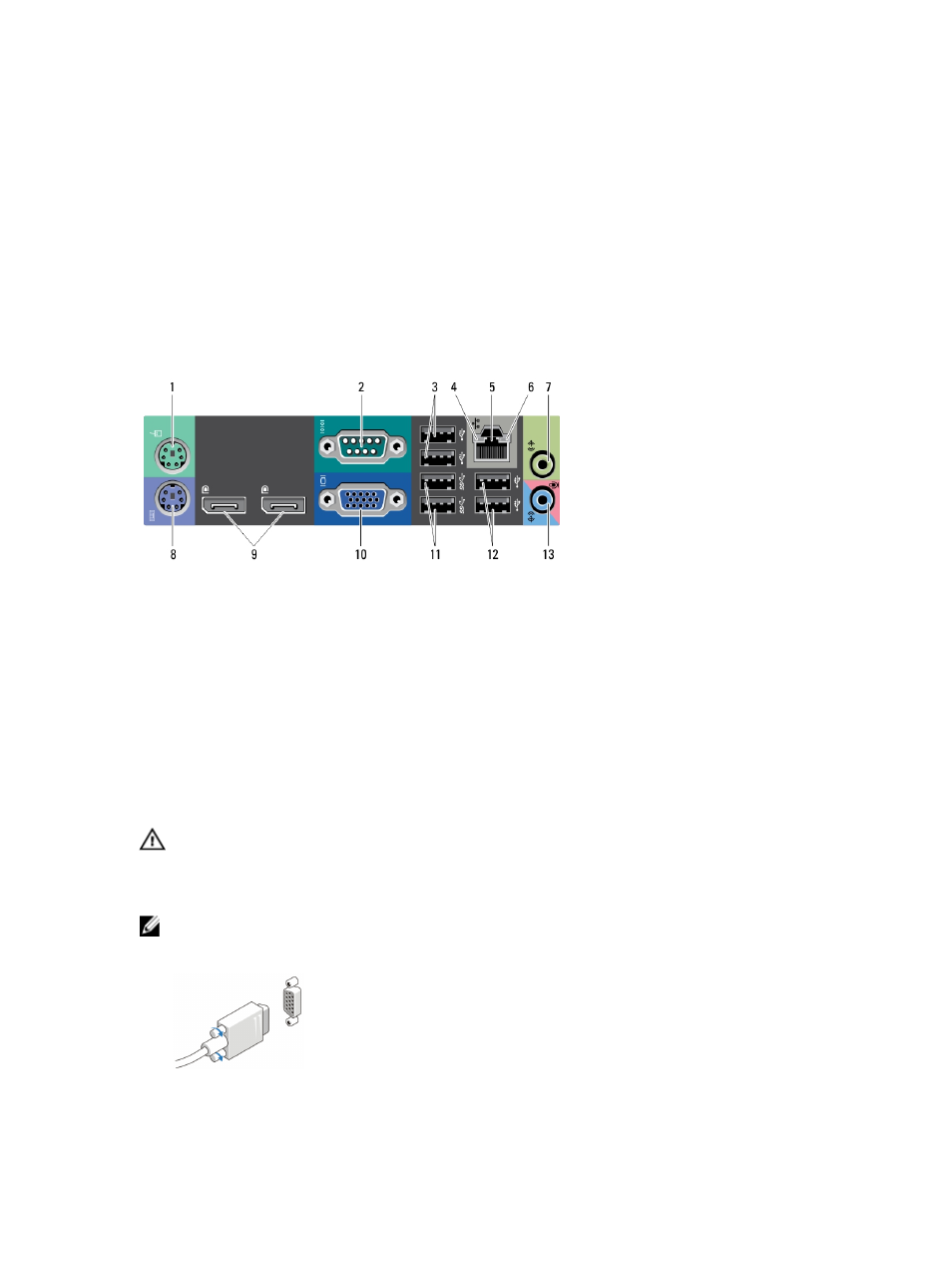

Рисунок 4. Задняя панель малого форм-фактора
1. разъем для мыши
2. разъем последовательного порта
3. разъемы USB 2.0 (2)
4. индикатор целостности сетевого канала
5. сетевой разъем
6. индикатор сетевой активности
7. разъем линейного выхода 8. разъем для клавиатуры
9. разъемы DisplayPort (2)
10. разъем VGA
11. разъемы USB 3.0 (2)
12. разъемы USB 2.0 (2)
13. разъем линейного входа/разъем для микрофона
Быстрая установка
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению операций данного раздела,
ознакомьтесь с указаниями по технике безопасности, прилагаемыми к компьютеру.
Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
веб -узле www.dell.com/regulatory_compliance
ПРИМЕЧАНИЕ : Некоторые устройства могут не входить в комплект поставки, если вы их не заказали.
1. Подсоедините монитор, используя только один из следующих кабелей:
Рисунок 5. Адаптер VGA
