Инструкция по эксплуатации Dell Precision T7610 (Late 2013)
Страница 48

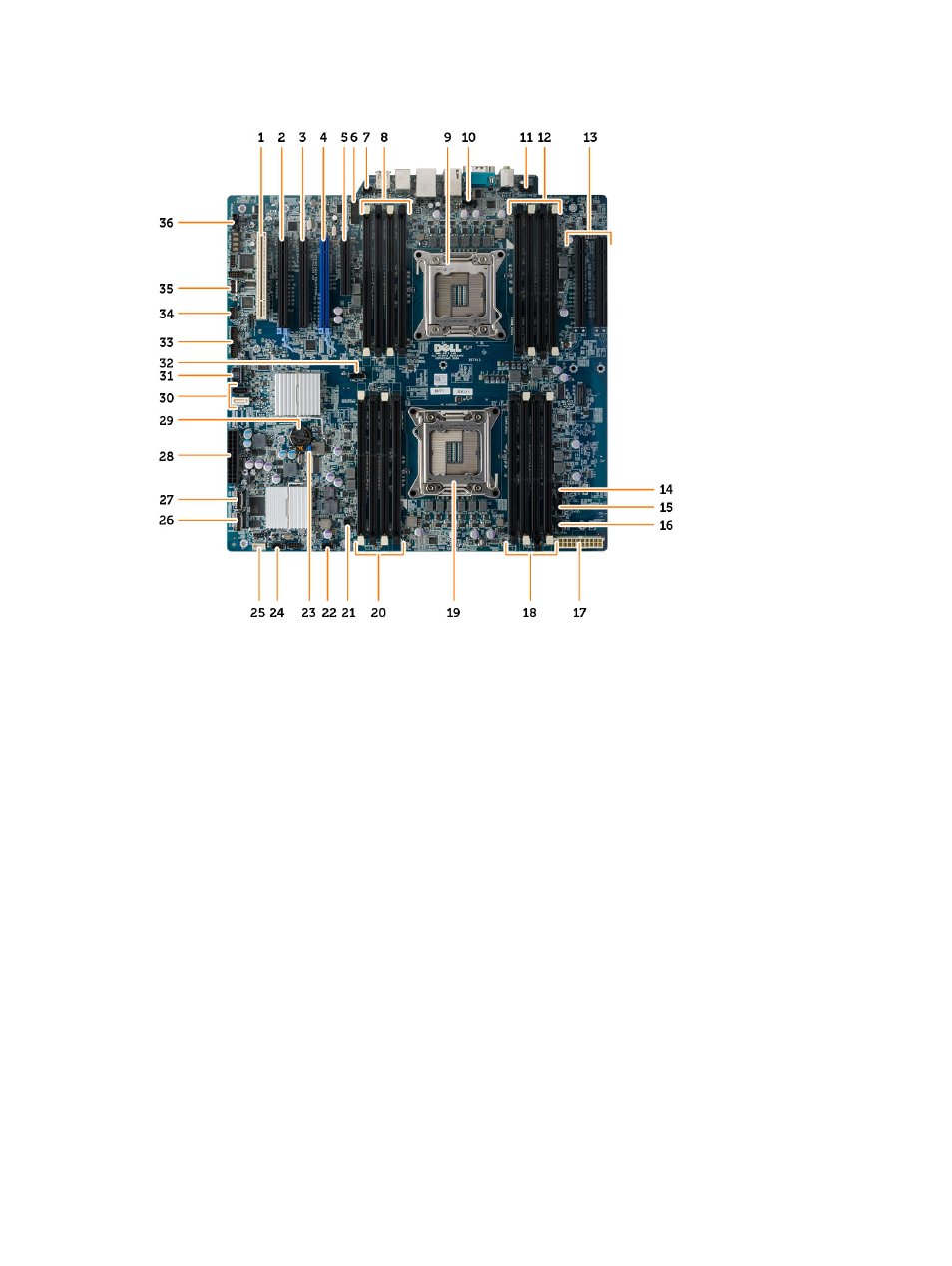

1. слот карты PCI (слот 5)
2. слот карты PCI Express 3.0 x16 (слот 4)
3. слот карты PCI Express x4 (слот 3)
4. слот карты PCI Express 3.0 x16 (слот 2)
5. слот карты PCI Express 3.0 x4 (слот 1)
6. разъем USB 3.0 на передней панели
7. разъем датчика вскрытия корпуса
8. Слоты DIMM (доступные только в случае, если
установлен
дополнительный второй процессор)
9. гнездо процессора
10. разъем вентилятора процессора 2
11. аудиоразъем на передней панели
12. Слоты DIMM (доступные только в случае, если
установлен
дополнительный второй процессор)
13. слоты PCI Express 3.0 x16 (доступны только при
дополнительно
установленном втором
процессоре
) (CPU2_SLOT1 и CPU2_SLOT2)
14. вентилятор HDD3
15. вентилятор HDD2
16. разъем вентилятора 1
17. разъем питания ЦП
18. слоты DIMM
19. гнездо процессора
20. слоты DIMM
21. удаленный разъем питания
22. разъем системного вентилятора
23. перемычка сброса пароля
24. разъем системного вентилятора
25. разъем встроенного динамика
26. внутренний разъем SAS0
27. внутренний разъем SAS1
28. главный разъем питания
29. батарея типа «таблетка»
30. разъемы SATA
31. внутренний разъем USB 2.0 для FlexBay
32. разъем вентилятора процессора
33. Разъем передней панели
34. разъем датчика температуры
35. внутренний разъем USB 2.0
36. разъем вентилятора жесткого диска
