Установка панели дисплея – Инструкция по эксплуатации Dell XPS 15 (L501X, Late 2010)
Страница 20
6.
Выверните десять винтов
, которыми панель дисплея крепится к задней крышке дисплея.
7.
Выверните два винта
, которыми плата кодирующего преобразователя крепится к задней крышке дисплея.
8.
Запомните
, как уложены антенные кабели, и извлеките их из направляющей на правом шарнире дисплея.
9.
Запомните
, как уложен кабель дисплея, и извлеките его из направляющей на левом шарнире дисплея.
10.
Снимите панель дисплея с задней крышки дисплея
.
Установка панели дисплея
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Установите панель дисплея на заднюю крышку дисплея
.
3.
Проложите кабель дисплея через направляющую на левом шарнире дисплея
.
4.
Проложите антенные кабели через направляющую на правом шарнире дисплея
.
5.
Вверните обратно десять винтов
, которыми панель дисплея крепится к задней крышке дисплея.
6.
Вверните обратно два винта
, которыми плата кодирующего преобразователя крепится к задней крышке дисплея.
7.
Подсоедините кабель камеры к разъему на модуле камеры
.
8.
Подсоедините кабель платы кодирующего преобразователя к разъему на плате кодирующего преобразователя
.
9.
Установите на место лицевую панель дисплея
(см. раздел
10.
Установите на место дисплей в сборе
(см. раздел
).
1
кабель камеры
2
панель дисплея
3
кабель платы кодирующего преобразователя

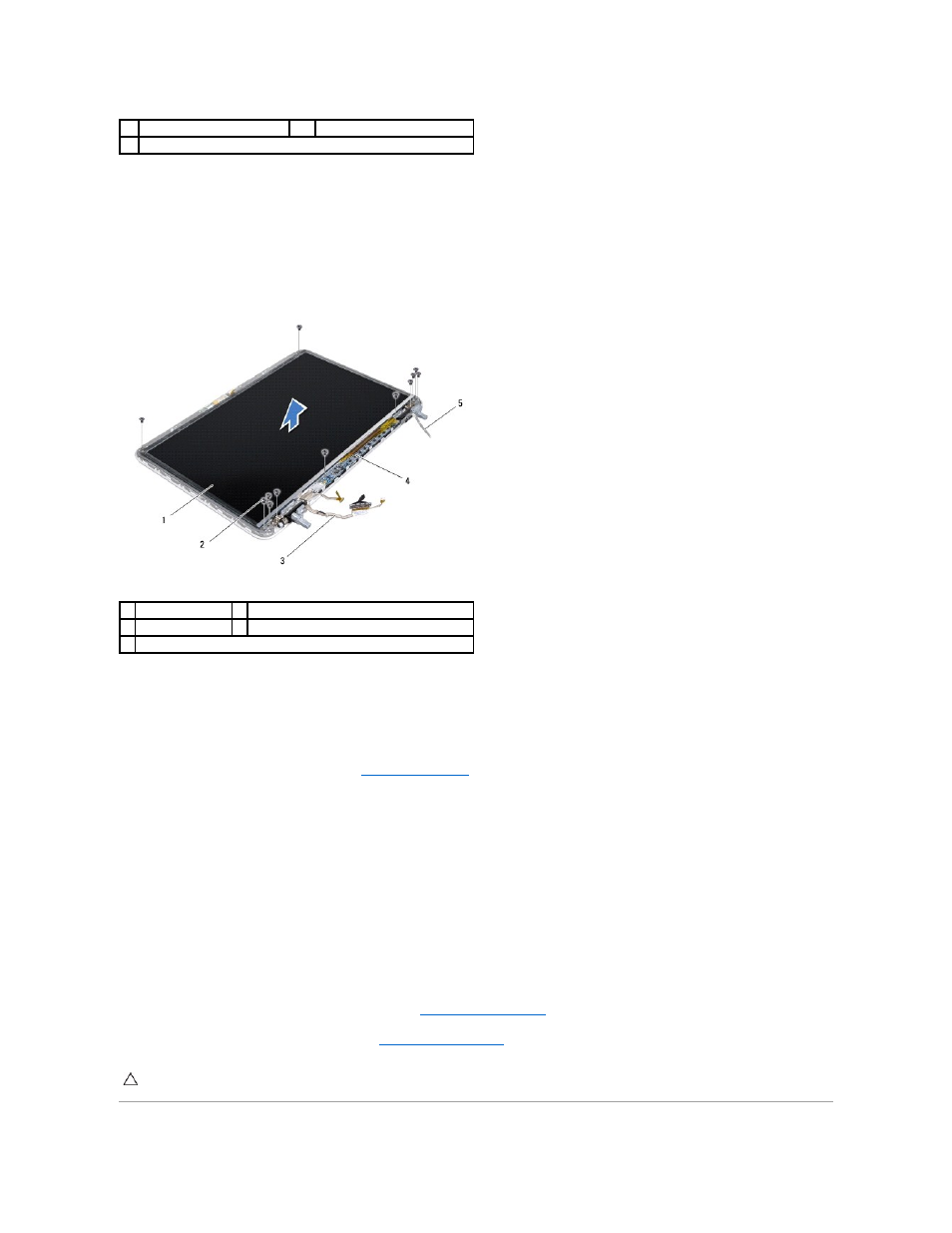

1 панель дисплея
2 винты (12)
3 кабель дисплея
4 плата кодирующего преобразователя
5 антенные кабели
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
