Замена платы радиочастотного приемника
Комплексное руководство по обслуживанию Dell™ Studio
Извлечение платы радиочастотного приемника
Установка платы радиочастотного приемника
Извлечение платы радиочастотного приемника
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките отсек для диска
(см. раздел
Извлечение отсека для диска
).
4.
Снимите переднюю панель
(см.
Извлечение передней панели ввода
- вывода
).
5.
Извлеките винт
, фиксирующий плату радиочастотного приемника на передней части корпуса.
6.
Приподнимая плату радиочастотного приемника
, извлеките ее из корпуса.
7.
Отключите кабель
, соединяющий плату радиочастотного приемника с системной платой.
Установка платы радиочастотного приемника
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Подсоедините кабель к разъему
(J2) на плате радиочастотного приемника.
3.
Совместите плату радиочастотного приемника с канавкой на корпусе
.
4.
Установите винт
, фиксирующий плату радиочастотного приемника на передней части корпуса.
5.
Установите переднюю панель
(см.
Установка передней панели ввода
- вывода
).
6.
Установите отсек для диска
(см.
Установка отсека для диска
).
7.
Установите крышку корпуса на место
(см.
Установка крышки компьютера
).
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации об эффективных мерах безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.

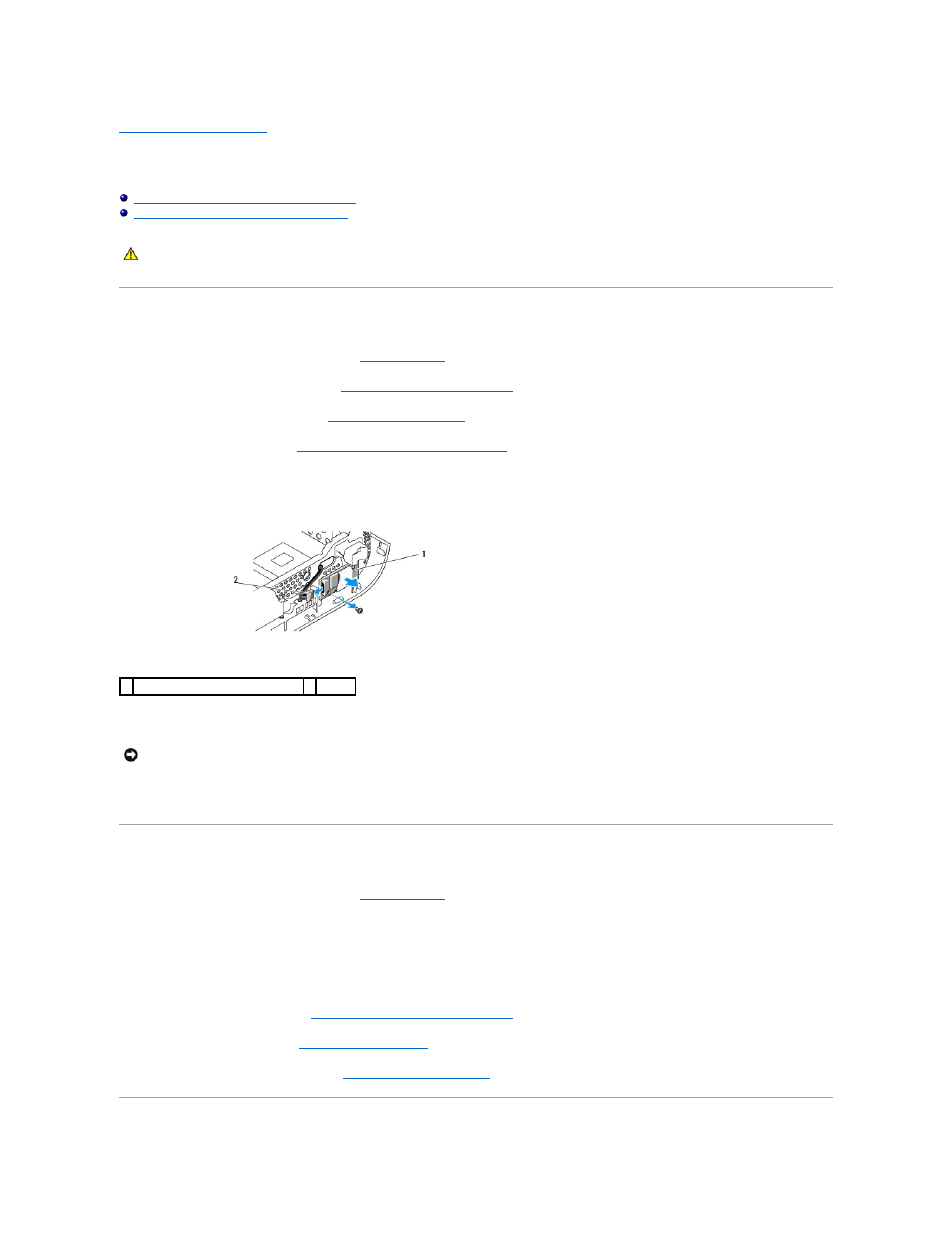

1 плата радиочастотного приемника 2 кабель
ВНИМАНИЕ
.
Обратите особое внимание на то
, как проложен каждый кабель, прежде чем его отсоединять, это позволит правильно проложить
кабели повторно
. Неправильно проложенные или отсоединенные кабели могут привести к неполадкам компьютера.
