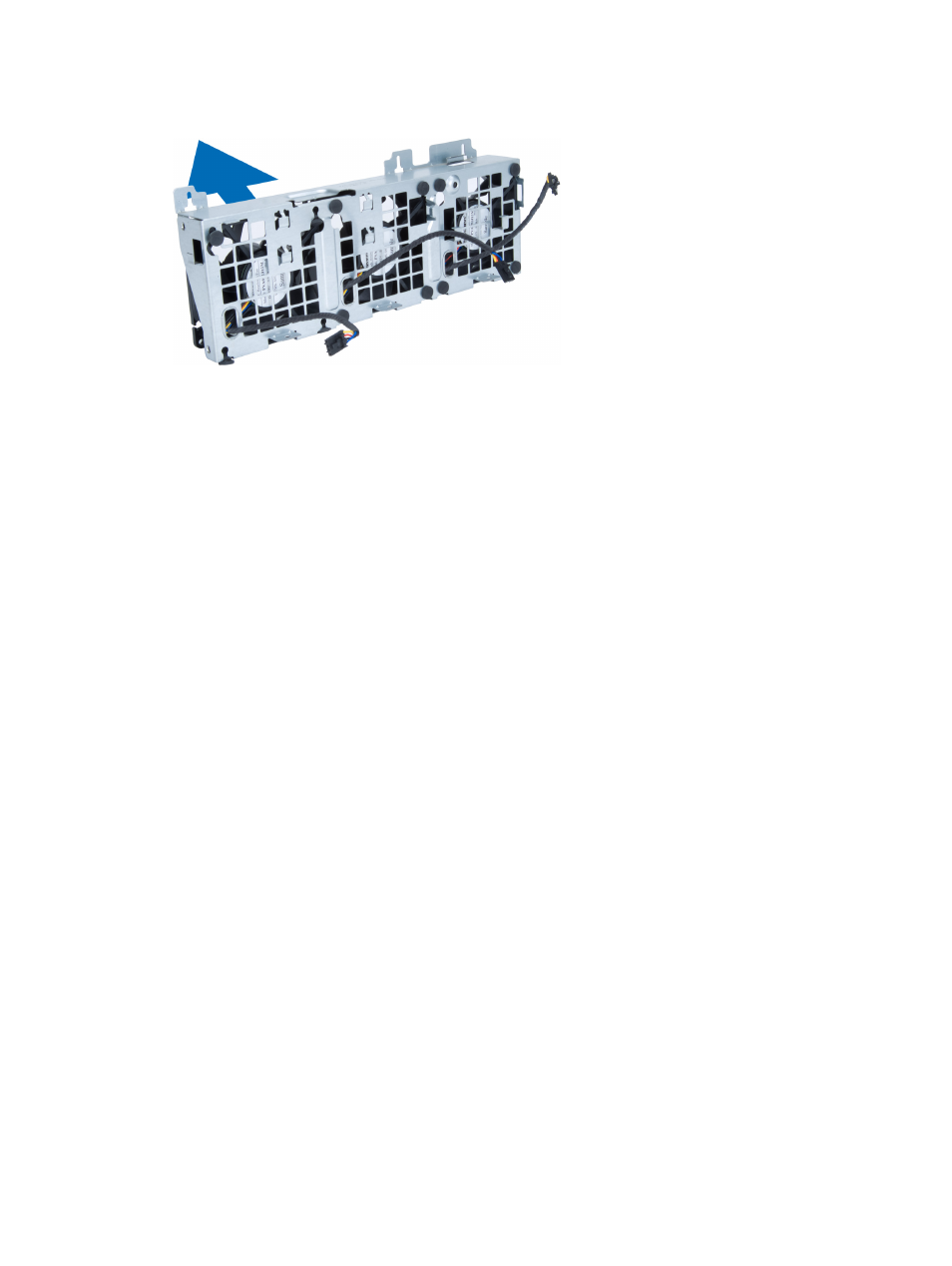

14. Извлеките системные вентиляторы из блока системного вентилятора.
Установка
вентилятора корпуса
1.
Поместите
вентляторы в вентиляторный блок и установите изолирующие втулки.
2.
Установите
вентиляторный блок в корпус.
3.
Заварните
винты, чтобы прикрепить вентиляторный блок к корпусу.
4.
Подсоедините
кабели системного вентилятора к соответствующим разъемам на системной плате.
5.
Вытяните
кабели системного вентилятора через отверстие в модуле системного вентилятора в направлении
системной
платы.
6.
Установите
дефлектор воздуха в соответсвующий слот на компьютере и вставьте защелки.
7.
Заверните
винты, которыми крепится отсек для дисков.
8.
Установите
на место металлическую пластину и заверните винт, которым она крепится к системному
вентилятору
.
9.
Проложите
и подсоедините кабель системной платы к соответствующему разъему.
10. Установите:
a) оптический дисковод
b) жесткий диск
c) плату PCI
d) датчик вскрытия корпуса
e) крышку
11. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
радиатора
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
крышку.
3.
Выполните
следующие действия:
a) Отсоедините кабель радиатора от системной платы [1].
b) Ослабьте винты, которыми крепится радиатор [2].
c) Приподнимите радиатор и извлеките его из компьютера [3].
