Настройка монитора
Крепление на стене (дополнительно)
Рис. 1
BZ02
Consumo de energía: XX.X Wh
Consumo de energía en modo de espera: X.XX Wh
Удельная мощность рабочего режима - X.XXX Вт/см²
Потребляемая мощность изделием в режиме ожидания - X.XX Вт
Потребляемая мощность изделием в выключенном режиме - X.XX Вт
Canada Class B ICES-003/NMB-003.
Q40G019N-700-42A
3
XXXXXXX-XXXXX
KCC-REM-TPV-E2014Hc
TPV Electronics(Fujian) Co., Ltd.
080-854-0066
신청인/제조자:
S/N: CN-12MWY-64180-341-001L
REV A00
Made in China
Manufactured Date: Apr. 2013
Q40G019N-700-43A
X X X X X X - XX
DELL
Flat Panel Monitor /Monitor Plano Panel /
液晶顯示器
/液晶显示器/모니터
Model No. /Modelo /型號/型号/모델명: E2014Hc
输入电源
/정격입력: 100-240V 50/60Hz 1.5A
輸入電源
: 交流電壓100-240伏特, 1.5安培, 50/60赫茲
Raheen Business Park Limerick Ireland www.dell.com
Made in China /Fabricado en China /
中國製造
/中国制造/중국에서 만든
N889
XXXXX
Q40G019N-700-44A
Рис. 2
(размеры винта: M4 x 10 мм).
См. инструкции, входящие в комплект поставки крепления VESA для
установки подставки.

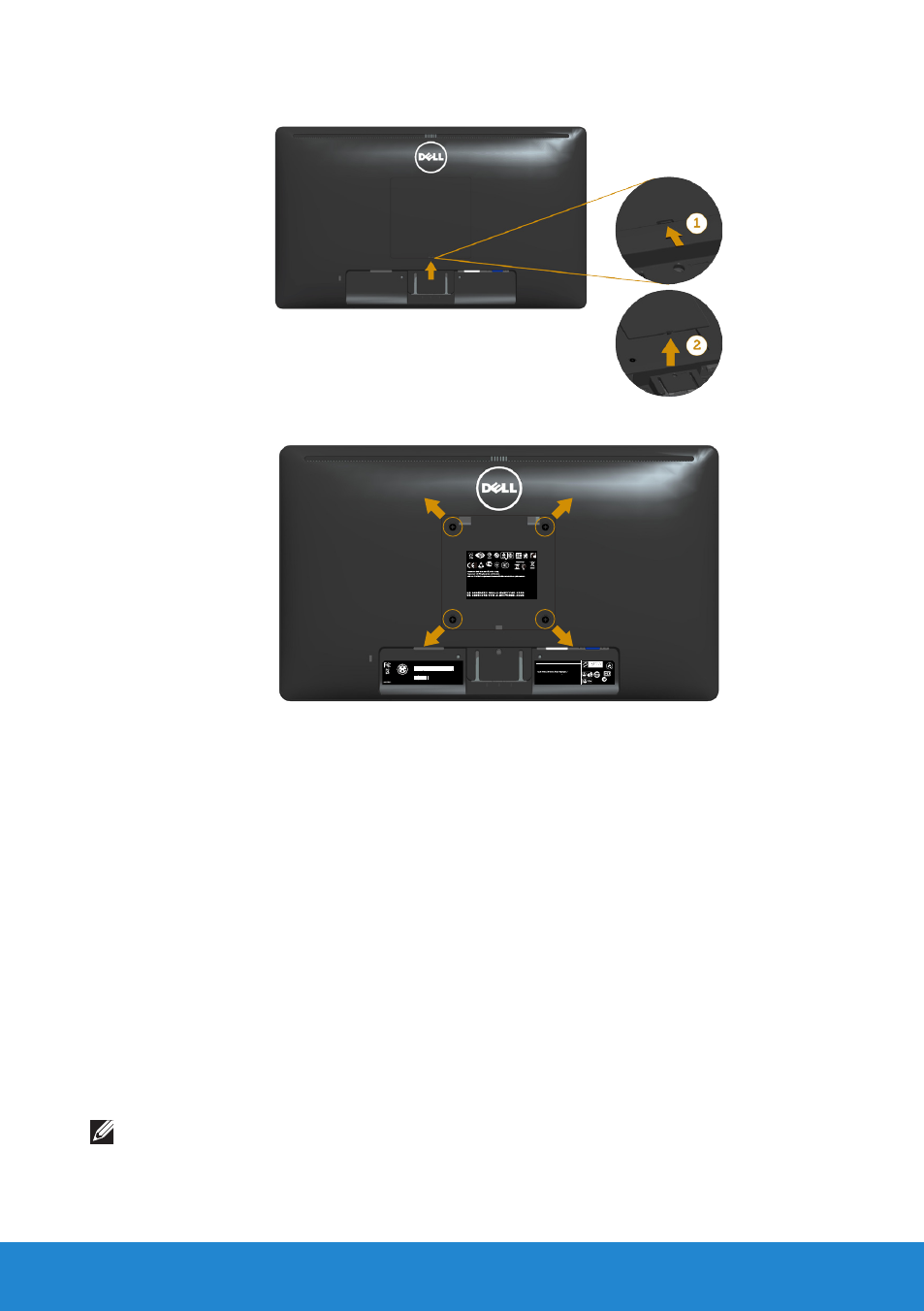

1. Положите монитор экраном вниз на мягкую ткань или подушку на
ровной поверхности (на столе).
2. Снимите подставку.
3. Снимите крышку крепления VESA (рис.1)
4. С помощью отвертки отверните четыре винта крепления
пластиковой крышки. (рис. 2)
5. Установите монтажный кронштейн из комплекта к ЖК-монитору.
6. Установите ЖК-монитор на стене в соответствии с указаниями из
комплекта поставки.
ПРИМЕЧАНИЕ. Для использования только с монтажными
кронштейнами настенного крепления, внесенными в списки UL, с
минимальным весом/нагрузкой 5,53 кг.
