18
Извлечение
переднего USB-модуля
1.
Выполните
процедуры, приведенные в разделе «Подготовка к работе с внутренними компонентами
компьютера
».
2.
Снимите
крышку.
3.
Снимите
лицевую панель.

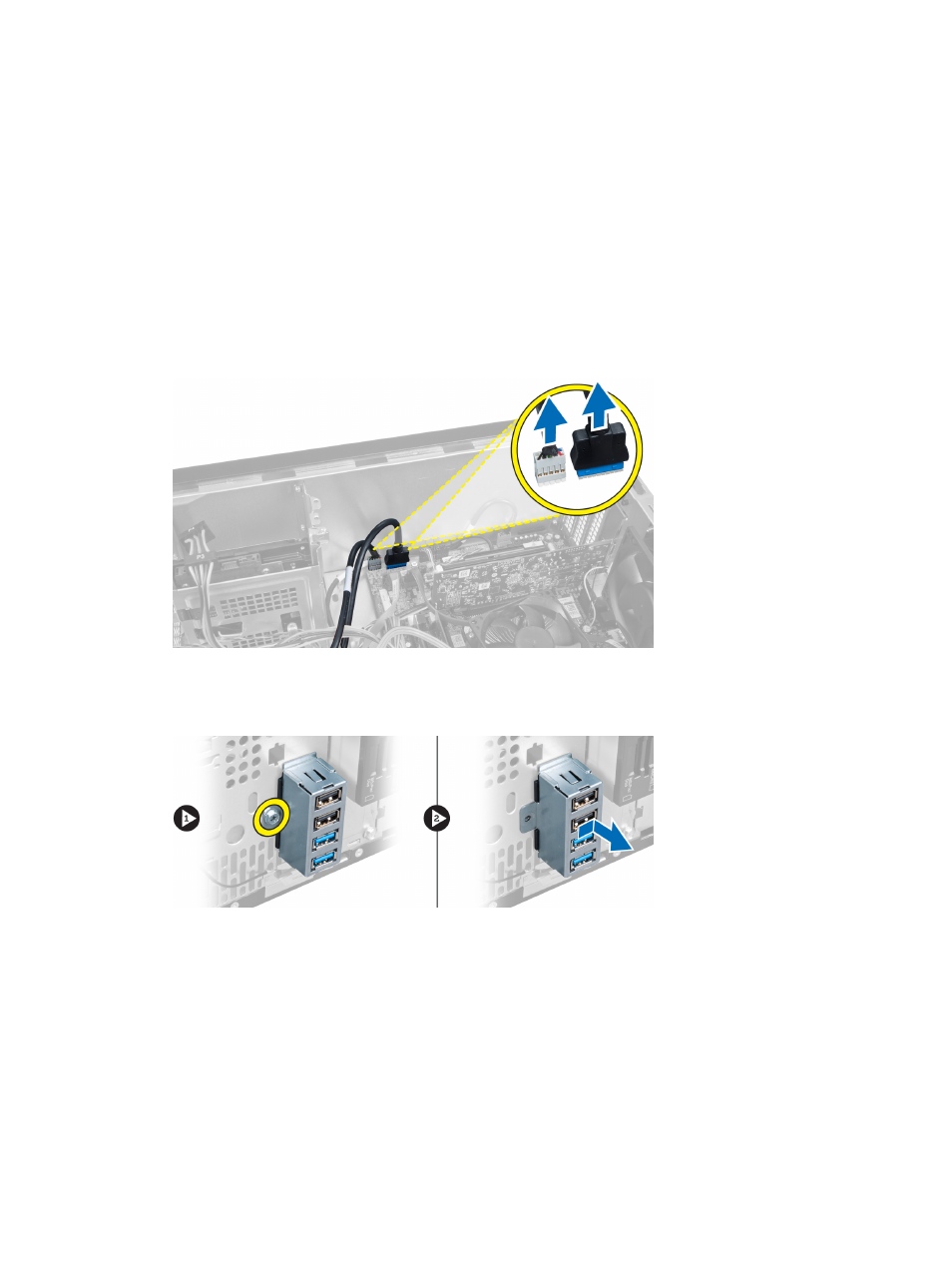

4.
Отсоедините
кабель передачи данных переднего USB-модуля и кабель питания от системной платы.
Рисунок
49.
5.
Открутите
винт, которым передний USB-модуль крепится к передней лицевой панели, и извлеките
передний
USB-модуль из компьютера.
Рисунок
50.
Установка
переднего USB-модуля
1.
Расположите
передний USB-модуль на лицевой панели и установите винт, которым передний USB-модуль
крепится
к лицевой панели.
2.
Подсоедините
кабель переднего USB-модуля к системной плате.
3.
Установите
лицевую панель.
51
