Инструкция по эксплуатации Dell Latitude 6430u (Late 2012)
Страница 37
Advertising
c) нижнюю крышку
d) клавиатура
e) упор для рук в сборе

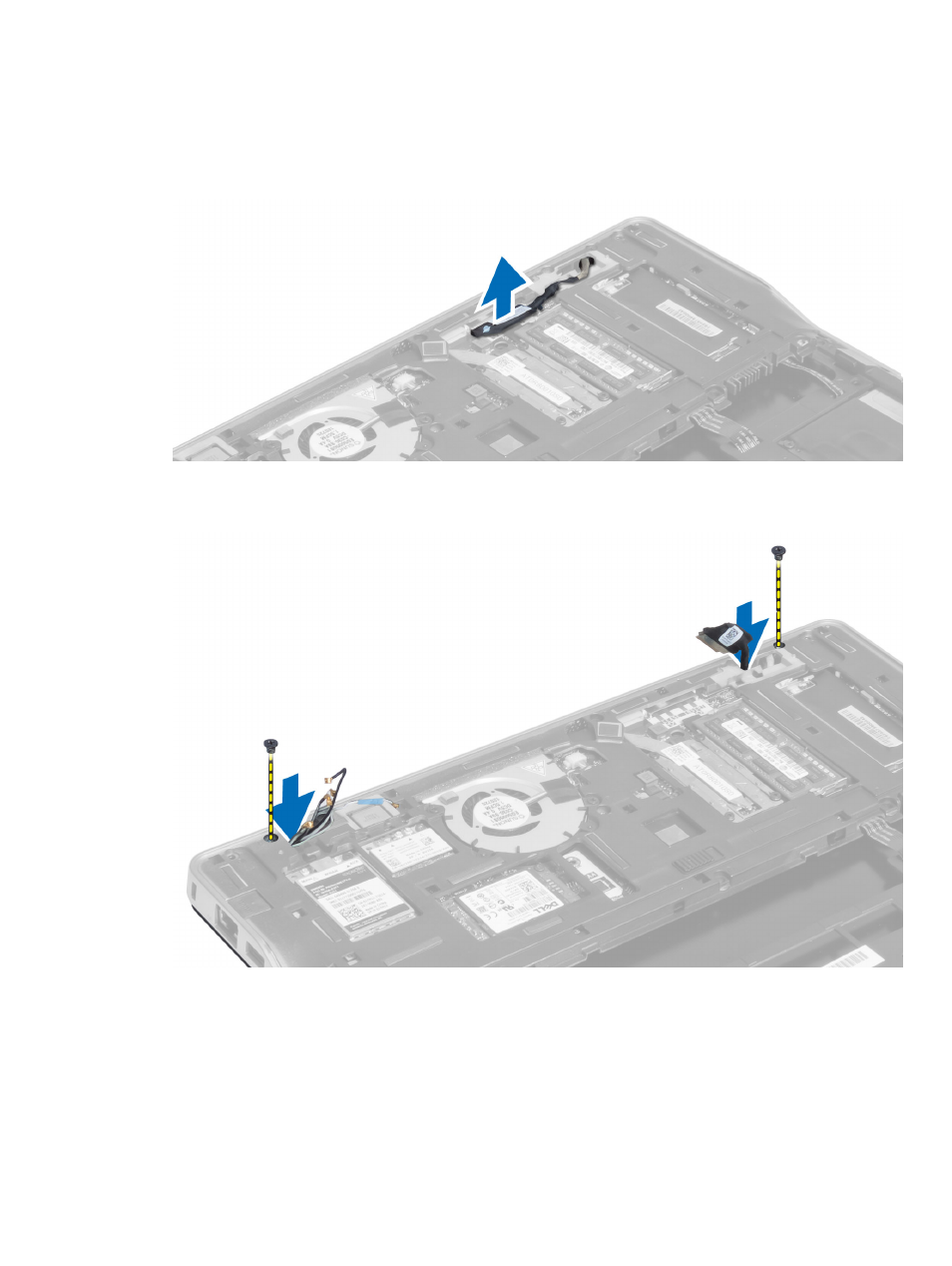

3.
Отсоедините
кабель LDVS и камеры от системной платы.
4.
Отсоедините
антенные кабели от платы беспроводной сети.
5.
Выверните
винты, которыми дисплей в сборе крепится к основанию компьютера, и протяните антенные
кабели
через отверстия в задней части компьютера.
6.
Выкрутите
винты, которыми дисплей в сборе крепится к корпусу компьютера, приподнимите дисплей в
сборе
и снимите с компьютера.
37
