Извлечение
коммутационной платы Wi-Fi
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a. карту SD
b. батарею
c. нижнюю крышку
d. окантовку клавиатуры
e. клавиатуру
f. упор для рук

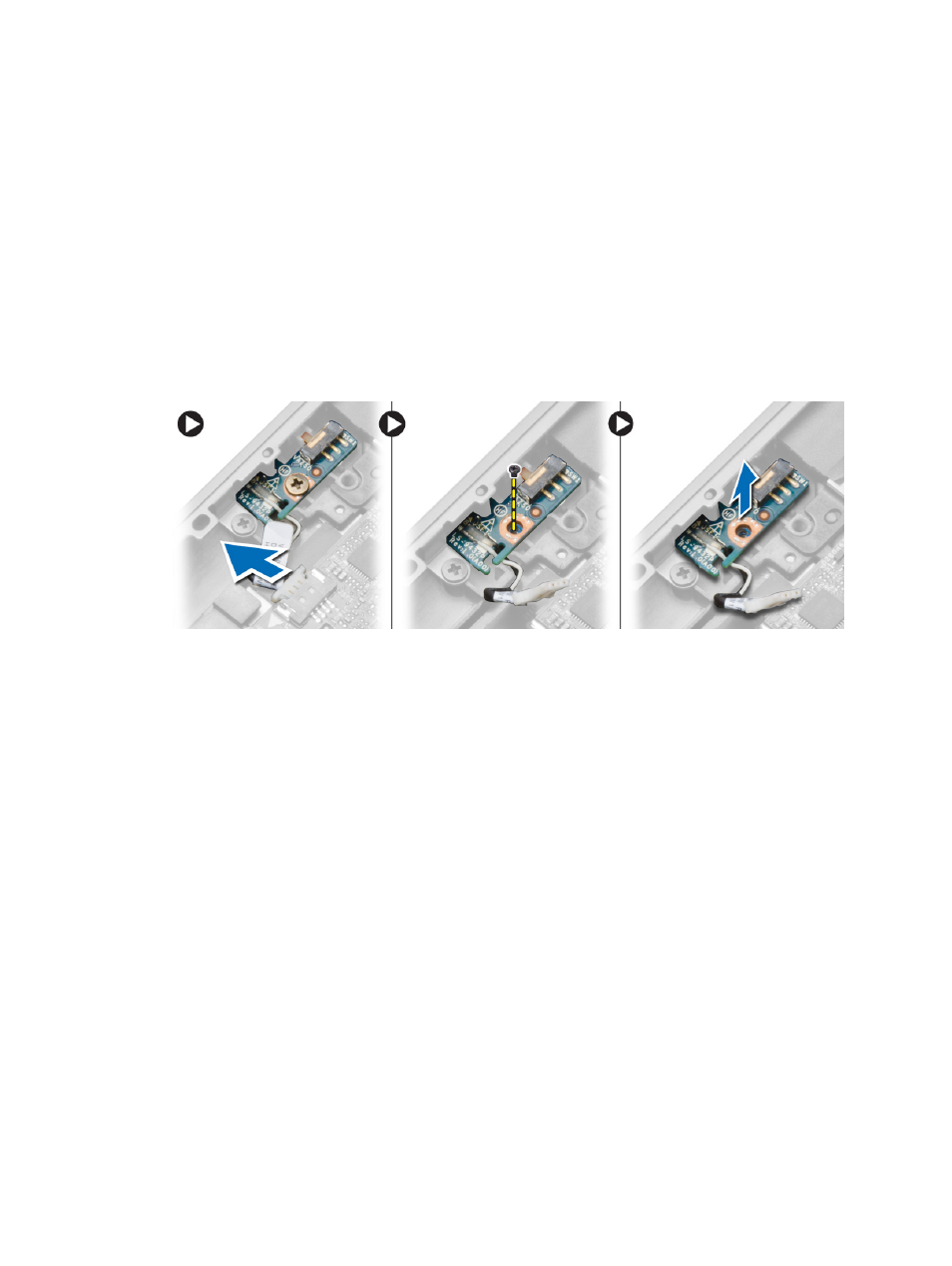

3.
Отсоедините
кабель коммутационной платы Wi-Fi от системной платы и выкрутите винт, удерживающий
коммутационную
плату Wi-Fi. Выньте коммутационную плату Wi-Fi.
Установка
платы переключателя WLAN
1.
Установите
коммутационную плату Wi-Fi в разъем.
2.
Подсоедините
кабель платы переключателя Wi-Fi к системной плате.
3.
Закрепите
коммутационную плату Wi-Fi на системной плате с помощью винта.
4.
Установите
:
a. упор для рук
b. клавиатуру
c. рамку клавиатуры
d. нижнюю крышку
e. батарею
f. карту SD
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
модуля памяти
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a. батарею
b. нижнюю крышку
20
