Dell OptiPlex 9010 All In One (Mid 2012) - Инструкция (Страница 22)

Установка жесткого диска
1. Если используется жесткий диск 3,5", задвиньте жесткий диск в скобу. Затяните винты, которыми жесткий
диск крепится к скобе.
2. Если используется жесткий диск 2,5", зятяните винты, которыми контейнер для жесткого диска крепится к
жесткому диску. Задвиньте жесткий диск в скобу. Затяните винты, которыми жесткий диск крепится к
скобе .
3. Совместите жесткий диск с компьютером и установите его в компьютер. Затяните винт, которым скоба
жесткого диска крепится к системной плате.
4. Подсоедините кабели к жесткому диску. Заведите кабели в пазы на скобе жесткого диска.
5. Установите :
a) крепление VESA
b) заднюю крышку
c) стойку VESA
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение датчика вскрытия корпуса
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) стойку VESA
b) заднюю крышку
c) крепление VESA
d) экран системной платы

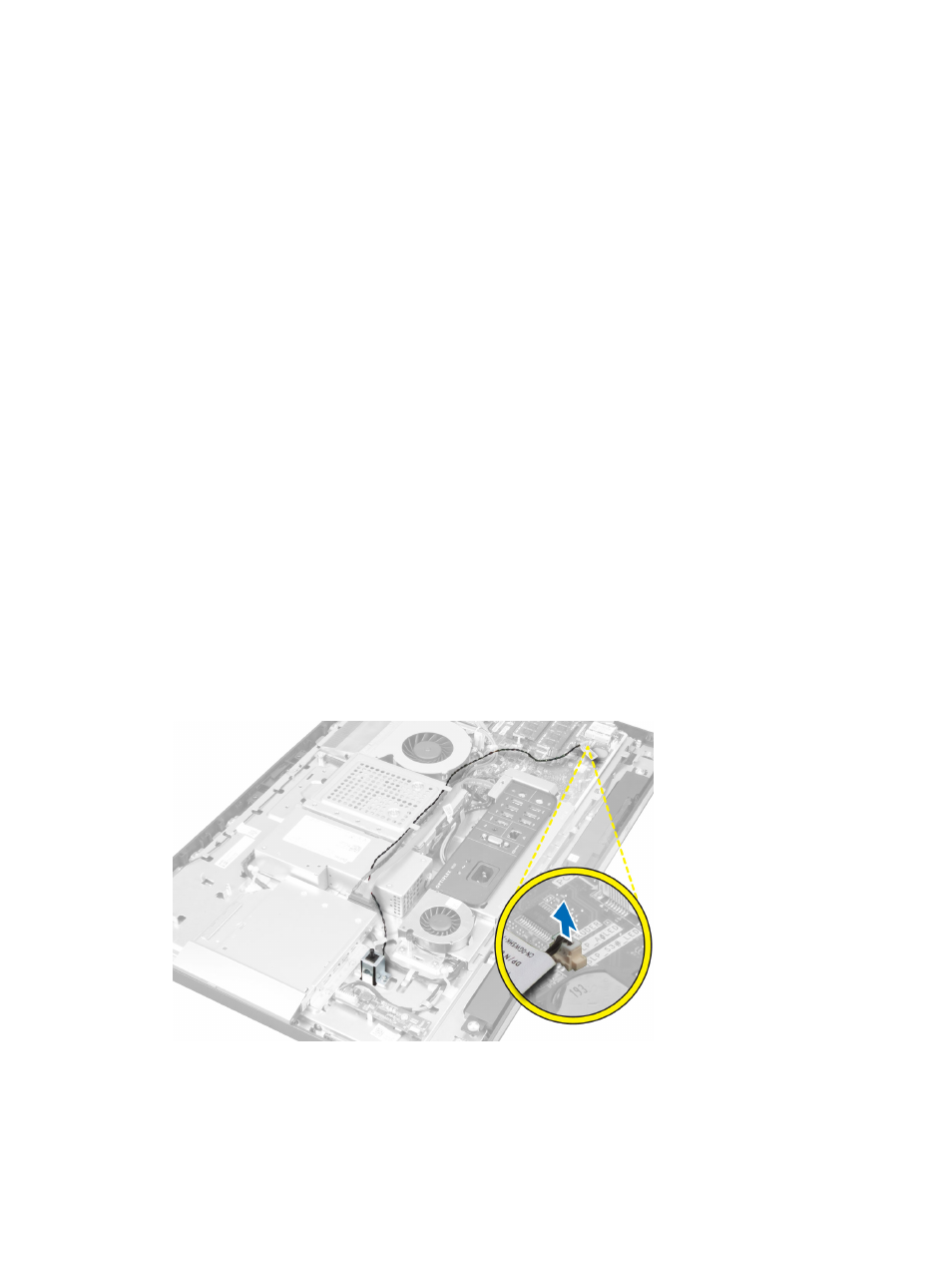

3. Отсоедините кабель датчика вскрытия корпуса от разъема на системной плате.
4. Выверните винты, которыми датчик вскрытия корпуса крепится к системной плате. Приподнимите датчик
вскрытия корпуса и извлеките его из компьютера.
22
