46

ГЛАВА 4: УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ КОМПОНЕНТОВ ИЛИ ИХ ЗАМЕНА

Определите положение платы расширения на системной плате компьютера

4.

(см. раздел «Компьютер. Вид изнутри» на стр. 41).

Отсоедините все кабели, подключенные к плате (при наличии).

5.

Удалите винты, которые крепят плату к шасси.

6.

Удалите плату.

7.

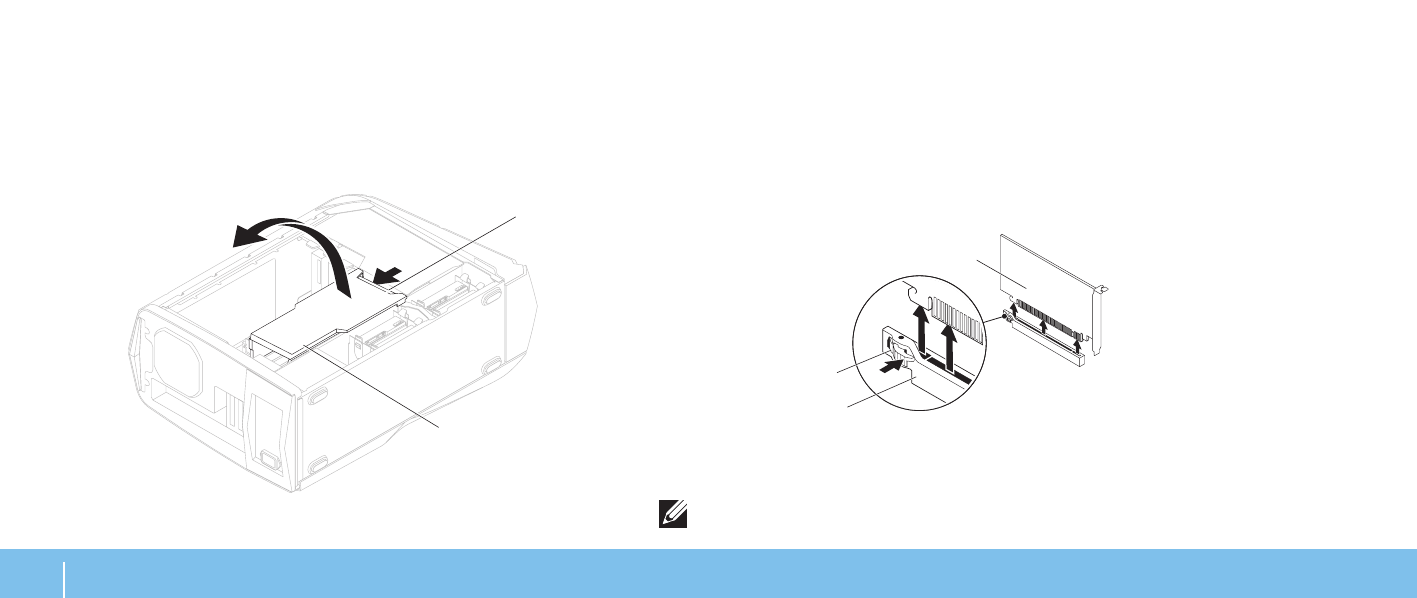

При извлечении платы PCI Express x1 возьмите ее за верхние углы и

извлеките из разъема.

При извлечении платы PCI Express x16 нажмите на защелки разъема

платы и одновременно потяните за верхние углы платы, после чего

извлеките плату из разъема.

2

3

1

1

плата PCI Express x16

2

лепесток крепления

3

разъем

ПРИМЕЧАНИЕ: Если вы не собираетесь устанавливать другую плату,

закройте пустой разъем заглушкой.

Удаление и установка плат расширения

Удаление платы:

Следуйте инструкциям, приведенным в разделе «Перед началом работы»

1.

на стр. 38.

Удалите боковую панель (см. раздел «Удаление и замена боковой панели»

2.

на стр. 40).

Нажмите на защитную кнопку, поверните и снимите экранирующий кожух

3.

компьютера.

1

2

1

экран

2

кнопка экранирующего кожуха
