Установка и снятие компонентов
129

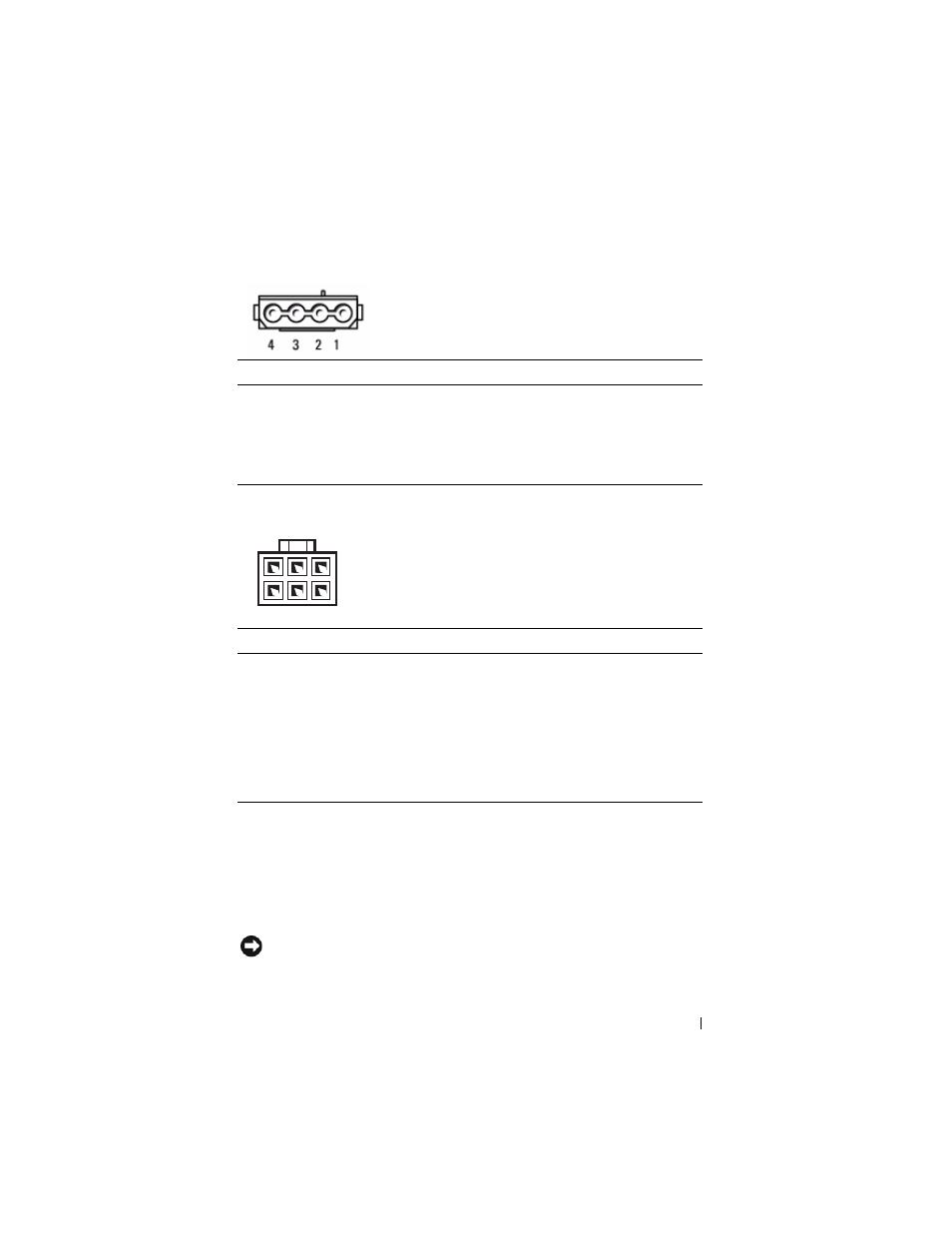

Разъем питания постоянного тока P7
Разъем питания постоянного тока P8
Память
Вы можете увеличить объем памяти вашего компьютера с помощью
установки модулей памяти на системной плате. Компьютер поддерживает
память DDR2. См. раздел “Оперативная память” на стр. 193, где даются
сведения о памяти, поддерживаемой вашим компьютером.
ВНИМАНИЕ: Не устанавливайте модули памяти ECC или
буферизированные модули. Поддерживаются только
небуферизированные модули, не являющиеся модулями ECC.
Номер контакта Название сигнала Провод 22-AWG
1 +5 В постоянного тока Красный
2 GND Черный
3 GND Черный
4 +12 В ADC Желтый
Номер контакта Название сигнала Провод 22-AWG
1 +12 В постоянного тока Белый
2 +12 В постоянного тока Белый
3 +12 В постоянного тока Белый
4 ЗЕМЛЯ Черный
5 ЗЕМЛЯ Черный
6 ЗЕМЛЯ Черный
1 3 2
4 5 6
