Контроль
73

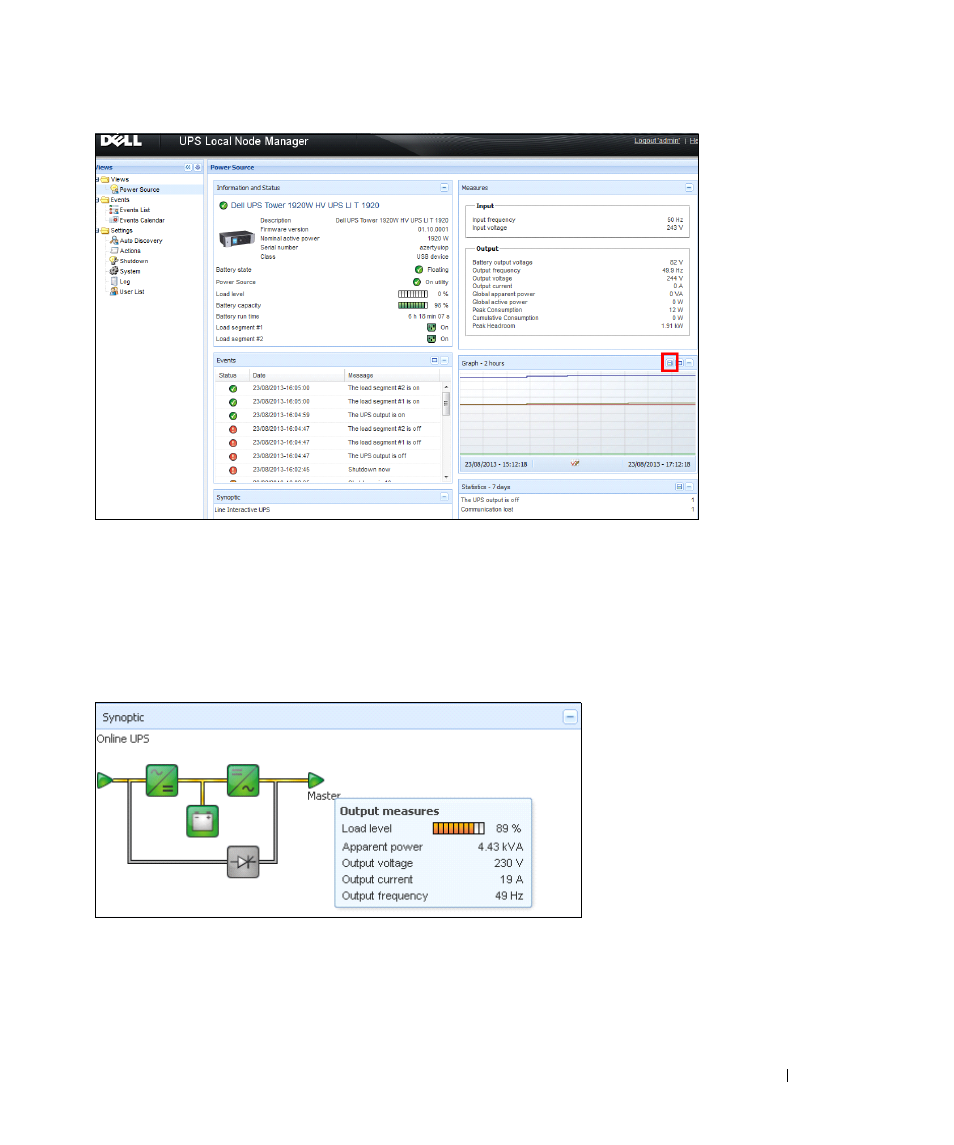

Рис. 55. Кнопка для экспорта измерений на панели графиков
Синоптическая панель
На этой панели отображается сводная информация о выбранном устройстве (см.Рисунок 56). В
верхнем левом углу под баннером указывается электрическая топология ИБП, таких как: Он-лайн
ИБП, линейный интерактивный ИБП, и так далее. Всплывающая подсказка отображается при
наведении указателя мыши на один из функциональных блоков.
Рис. 56. Синоптическая панель
Цветовые иконки синоптической панели отображают следующее (см.): Таблица 7):
